Biostar Z170X4 Gaming: Erstes Skylake-Mainboard offiziell gezeigt

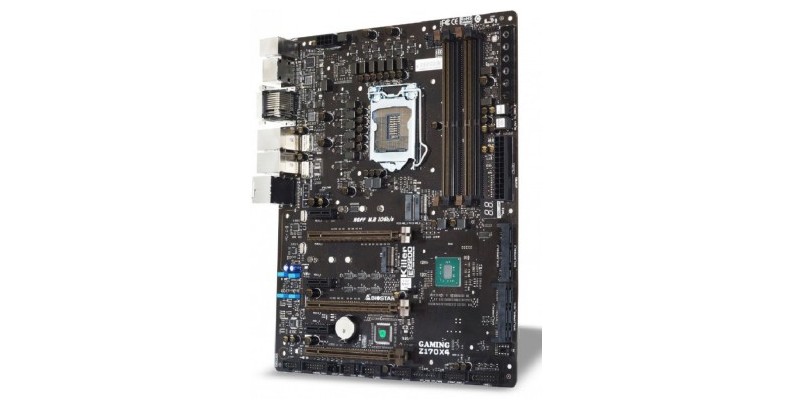

Biostar zeigt innerhalb einer Ankündigung für die Computex das erste Mainboard für den Sockel 1151, der mit Intels Skylake-Generation eingeführt werden soll. Im Bild zu sehen ist das Z170X4 Gaming, lediglich die Kühlkörper fehlen noch. Fragen wirft noch die Anbindung der PCIe-basierten Anschlüsse auf.
Im kommenden Herbst dürfte Intel seine Skylake-Generation veröffentlichen, entsprechende Mainboards für den Sockel 1151 werden schon auf der Computex Anfang Juni erwartet. Biostar hat überraschend schon ganz offen ein Mainboard mit dem Z170-PCH angekündigt und zeigt direkt ein Bild der nackten Platine ohne Kühlkörper. Besonders interessant ist dabei die Anbindung der PCIe-basierten Anschlüsse – immerhin sollen die H170- und Z170-PCHs jetzt 20 Bahnen nach 3.0-Standard zur Verfügung stellen können. Den Herstellern ermöglicht das neue Möglichkeiten bei den Anschlüssen.
Zu aller erst sticht das "M.2 10 Gb/s" ins Auge, wie es schon viele aktuelle 1150-Mainboards ziert. Letztere werden mit zwei 2.0-Bahnen angebunden, die Übertragungsrate fällt damit kaum höher aus als bei SATA 6 Gbit/s. Eigentlich sollte man erwarten, dass Z170-Mainboards endlich M.2-Steckplätze mit vier 3.0-Lanes (4 GB/s) zum Standard machen und damit High-End-PCIe-SSDs auslasten könnten. Eine mögliche Auflösung wäre, dass Biostar schlicht und ergreifend den "falschen" M.2-Steckplatz bewirbt. Einer der beiden ist scheinbar ein "B-Key"-Anschluss (s. Wikipedia-Artikel), wie er vorwiegend für WLAN- und Bluetooth-Karten eingesetzt wird. Da braucht man nur eine PCIe-Bahn, was dann in den 10 Gb/s resultiert.
Rein theoretisch könnten alle drei SATA-Express-Anschlüsse und einer der beiden M.2-Steckplätze mit jeweils vier 3.0-Lanes angebunden werden, ohne dass sie sich die Datenleitungen teilen müssten. Der zweite M.2- sowie die drei x1-Slots würden dann die 20 zur Verfügung stehenden Bahnen aufbrauchen. Die physischen x16-Steckplätze scheinen alle an die CPU angebunden zu sein, zu erkennen an den sechs Splittern zwischen den beiden oberen Steckplätzen.
Quelle: Biostar (Pressemitteilung)
)
