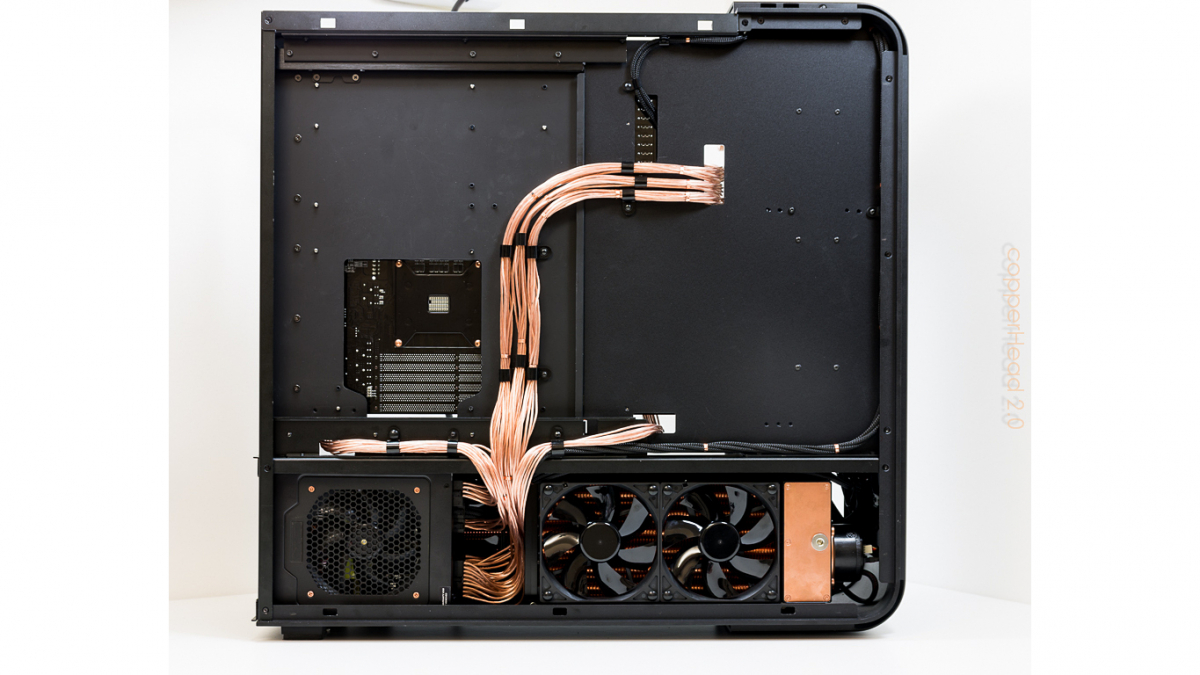

    Kabelmanagement erklärt: Zahlreiche Bauteile eines typischen Gaming-PCs werden durch Kabel miteinander verbunden, zusammen nehmen diese oft mehr Platz ein, als jede andere PC-Komponente. Um so mehr spricht für eine sorgfältige Verlegung der Leitungen. Wie geben Anregungen, wie man dies erreichen kann.

    Optische Laufwerke in Spiele PCs, inbesondere mehrere in einem, werden immer seltener - M.2-SSDs gewinnen dagegen an Verbreitung. Mit Ausnahme dieses einen Schrittes hin zu einem Steckkartenformat haben sich in den letzten 15 Jahren aber wenig Kabel-Verbindungen aus PCs verabschiedet, im Gegenteil. Front-Panels sind heute Standard und ihr Funktionsumfang wächst eher noch, der Stromverbrauch von Grafikkarten und damit deren Bedarf an elektrischen Versorgungsleitungen sowieso. Letztere machen dann auch den Großteil der Adern in einem modernen Spiele-Rechner aus: 24 Drähte führen zum ATX-Stecker auf dem Mainboard, noch einmal 8 zur Stromversorgung der CPU. Leistungsfähige Grafikkarten mit Custom-PCB genehmigen sich schon einmal 16 und mehr Leitungen, Laufwerke in der Regel deren fünf und diese beginnen alle am Netzteil, welches Gehäusehersteller gefühlt immer weit weg von den Anschlüssen der Verbraucher zu platzieren scheinen. Wo und wie sollte diese Menge an Drähten verlaufen?

    09:54
    Grundlagen des Kabelmanagements im Video

    Grundlagen Kabelmanagement: Die Gründe dafür



    Big Mess of Wires von Steve Chamberlin ist, entgegen des Namens, ein Positivbeispiel für Kabelmanagement. Dank eines systematischen Aufbaus realisiert das Bastelprojekt die komplette Verschaltung einer einfachen CPU mit 1.250 Drähten, ohne dass es zu einer Katastrophe kommt. Big Mess of Wires von Steve Chamberlin ist, entgegen des Namens, ein Positivbeispiel für Kabelmanagement. Dank eines systematischen Aufbaus realisiert das Bastelprojekt die komplette Verschaltung einer einfachen CPU mit 1.250 Drähten, ohne dass es zu einer Katastrophe kommt. Quelle: stevechamberlin.com Die einfachste Lösung ist natürlich "wie es sich ergibt". Diese meist chaotische Variante hat aber gleich mehrere Nachteile. Am offensichtlichsten ist natürlich die sehr fragwürdige Optik. Viele lose Kabel können aber auch zu echten Problemen führen, wenn sie beispielsweise in einen Lüfter geraten und diesen blockieren. Auch erschwert ein Drahtgeflecht den Zugang zu Komponenten, falls diese im Rahmen einer Aufrüstung oder zur Fehlerdiagnose ausgebaut werden müssen und es kommt auch vor, dass verhedderte Kabel bei Bastelarbeiten versehentlich mit abgezogen werden oder dass ein bestimmter Stecker nicht bis zum gewünschten Endpunkt reicht, weil das Kabel um mehrere andere geschlungen ist. Eine untergeordnete Rolle spielt dagegen heutzutage der Luftstrom im Gehäuse. Während frühere Flachbandkabel kleine 80 mm Gehäuselüfter fast komplett verdecken konnten, sind die meisten heutigen Kabel schmal genug, damit weiterhin genügend Luft um sie herum strömen kann.

    Grundlagen Kabelmanagement: Prinzipien einer praktischen Kabelverlegung



    Ähnlich divers wie die Anlässe für Kabelmanagement sind auch die Schwerpunkte bei der Umsetzung. Wer Wert auf einfache Wartung und leichte Umbauarbeiten legt, sollte vor allem darauf achten, dass Kabel leicht zugänglich sind und sich nicht untereinander verheddern können. Zu diesem Zweck verlegt man die Kabel möglichst entlang bestehender Strukturen, beispielsweise dem Gehäuserand, der rechten Mainboardkante oder den Laufwerksschächten. Wer keine Kabel in der Mitte des Gehäuses verlegen möchte, sollte hierbei dessen zweite Seite nicht vergessen. Kabel können auch entlang der dem Mainboard gegenüberliegenden Seite platziert werden, auch wenn dies bei geöffneten Gehäuse zunächst ungewohnt aussieht. Wichtig ist bei einer praktischen Kabelverlegung in jedem Fall, dass alle Kabel zugänglich und sichtbar bleiben so dass Änderungen an der Verkabelung einfach und zielsicher durchgeführt werden können.

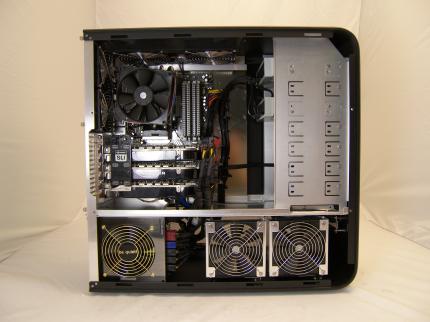

    Frei zugängliche Kabel sind praktisch, aber selten hübsch. Das heißt aber nicht, dass man auf Ordnung verzichten muss. Frei zugängliche Kabel sind praktisch, aber selten hübsch. Das heißt aber nicht, dass man auf Ordnung verzichten muss. Quelle: PC Games Hardware Wer seine späteren Arbeiten am Rechner auf Teilbereiche des PCs eingrenzen kann, sollte diese auch bei der Verlegung der Kabel berücksichtigen: Front-Panel, optische Laufwerke und Lüftersteuerungen werden in der Regel auch von ambitionierten Hobby-Bastlern nur selten ausgetauscht. Ihre Kabel können also in einem eigenen Strang zuunterst oder gar hinter jeder anderen Hardware verlegt werden. Wer dagegen zum Beispiel häufiger Grafikkarten untereinander vergleicht, sollte die PCI-Express-Stomkabel getrennt und keinesfalls unter anderen Kabelschichten verlegen. Wo es unvermeidbar ist, einen Teil der Kabel so zu verlegen, dass sie den Zugang zu Hardware blockieren, sollten es bevorzugt zum jeweiligen Bauteil gehörende Kabel sein. Wenn beispielsweise die Anschlussleitungen des Front Panels Mainboard-Schrauben verdecken, stört dies weniger, als wenn sich eine Verbindung zwischen Lüftern und Lüftersteuerung an gleicher Stelle breit macht. Schließlich wird man das Mainboard ohnehin nie ausbauen wollen, ohne das Front Panel abzustecken.

    Grundlagen Kabelmanagement: Prinzipien einer hübschen Kabelverlegung

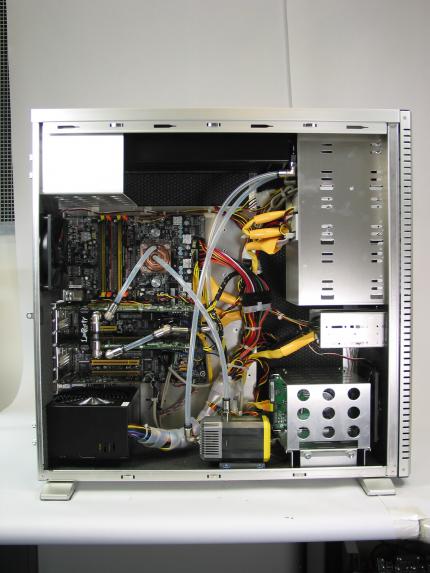

    Farbkodierte Netzteiladern und parallele Laufwerksschnittstellen: Trotz gerundeten Kabeln und Kabelwicklern führte Kabelmanagement früher nicht immer zu Ergebnissen, bei denen Fenster im Gehäuse wünschenswert war. Farbkodierte Netzteiladern und parallele Laufwerksschnittstellen: Trotz gerundeten Kabeln und Kabelwicklern führte Kabelmanagement früher nicht immer zu Ergebnissen, bei denen Fenster im Gehäuse wünschenswert war. Quelle: PC Games Hardware In vielen Punkten das genaue Gegenteil der praktischen Kabelverlegung ist das bei Casemoddern übliche Optik-orientierte Kabelmanagement. Bei Systemen, die ihre Komponenten mittels Fenster hübsch in Szene setzen wollen, stören Kabel in aller Regel. Nur selten lassen sie sich thematisch in das Design einbinden. Ziel ist es also, so viel Kabel wie möglich zu verstecken. Möglichkeit hierzu gibt es meist hinter dem Mainboardträger; mittlerweile lassen viele Gehäusehersteller etwas mehr Platz zur Seitenwand und integrieren spezielle Kabeldurchführungen. Auch hinter den Laufwerksschächten und entlang von Gehäusevorder- und Rückseite gibt es meist Bereiche, die durch das Fenster nicht eingesehen werden können. Ambitionierte Casemodder gehen sogar so weit, dass sie Teile des Gehäuseinneren, meist den unteren Bereich, mit passend zugeschnittenen Querwänden abtrennen. Beleuchtete, durchscheinende Materialien bieten hier auch künstlerisch interessante Möglichkeiten.

    Wo sichtbare Kabel unvermeidbar sind, sollten die einzelnen Adern wiederum entlang bestehender Strukturen sowie möglichst regelmäßig und parallel verlegt werden, um einen ordentlichen Eindruck zu hinterlassen. Mittels farbiger Umhüllungen (Sleeves) lässt sich zudem die Optik ganzer Kabel oder einzelner Adern aneinander und an das Farbkonzept des Mods anpassen. Die zeitaufwendige Modifikation der Kabel lässt sich mit speziellem, aber nicht teurem Werkzeug selbst bewerkstelligen; alternativ gibt es auch fertig gesleevte Kabel zu kaufen. Im Falle von Netzteilkabeln werden die Originalkabel hierbei meist komplett versteckt (was für ausuferndes Kabelchaos im Verborgenen sorgen kann) und über gesleevte Verländerungen mit der Hardware verbunden. Nur für einige Netzteile gibt es komplett gesleevte Kabelsätze zum Nachrüsten.

    Grundlagen Kabelmanagement: Modulare Netzteile



    Aber auch ohne gesleevtes Zubehör sind modulare Netzteile erste Wahl für ein System mit ordentlichem Kabelmanagement. Die einfache Logik: Wenn man Kabel vom Netzteil abnehmen kann, muss man nur diejenigen verlegen, die wirklich gebraucht werden. Das ist für funktional orientierte Systeme sogar noch wichtiger, als für Casemods mit Schwerpunkt auf Optik, denn bei modularen Netzteilen kann auch leicht ein zusätzliches Kabel ergänzt werden, wenn dies benötigt wird. Ungenutzte Kabel von nichtmodularen Geräten werden dagegen gerne kompakt untergebracht. So lässt sich ein einzelner Strang später nur noch schwer herauslösen, ohne dass das gesamte Kabelmanagement aufzulösen.

    Übrigens ist Modularität auch an Kabelsträngen nützlich, die zwangsweise benötigt werden. Gerade der dicke 24-Pol-ATX-Kabelstrang lässt sich oft leichter verlegen, wenn man ihn beiseitig von der restlichen Hardware trennen kann. In engen Gehäusen erleichtert dies auch den Einbau des Netzteils selbst deutlich und bei Gehäusen mit Mainboardschlitten kann dieser mitsamt daran befestigten Kabeln herausgenommen werden, wenn diese über eine Steckverbindung in Netzteilnähe verfügen.

    Grundlagen Kabelmanagement: Kabelbinden

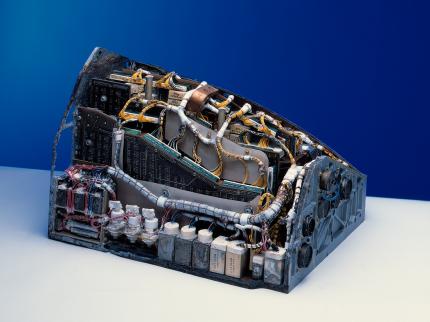

    Kabelmanagement ist keine neue Erfindung. Schon der Bordrechner von Gemini II hatte sauber verlegte Kabelstränge. Kabelmanagement ist keine neue Erfindung. Schon der Bordrechner von Gemini II hatte sauber verlegte Kabelstränge. Quelle: PC Games Hardware Die vierte Grundlage von Kabelmanagement neben den angesprochenen, vorbereiteten Gehäusen, Kabel-Sleeves und modularen Netzteilen ist die Fixierung der Kabel. Neben normalen Kabelbindern, wie es sie in jedem Baumarkt gibt, seien an dieser Stelle Klettbänder und Kabelspiralen erwähnt. Klett-Kabelbinder werden wie ihre normalen Plastik-Verwandten eingesetzt, lassen sich im Gegensatz zu diesen aber auch wieder lösen. Sehr praktisch für Bastler, die immer wieder Teile der Verkabelung ändern. Kabelspiralen (auch Spiralschlauch oder Kabelwickler genannt) dagegen stelle eine Umhüllungsform für Kabel dar, die sich im Gegensatz zu Sleeve auch ohne Entfernung der Stecker anbringen lässt. Damit eignen sie sich gut, um dauerhaft nebeneinander liegende Kabel zu einem stabilen Strang zusammenzufassen.

    Wo exakt die Kabel am Ende verlaufen sollten, ist aber immer vom Gehäuse, der verbauten Hardware und den persönlichen Ansprüchen abhängig. Betrachten Sie diesen Artikel also bitte als Hilfestellung und Anregung für eigene Experimente - im Gegensatz zu einigen anderen Hardwarethemen kann beim Kabelmanagement kaum etwas falsch machen, es gibt aber quasi immer Optimierungspotential.
