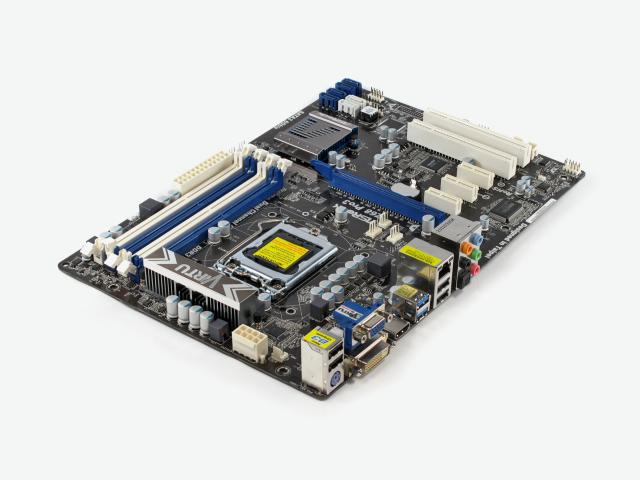

Asrock Z68 Pro 3 im Kurztest: Solides Sockel-1155-Mainboard für den kleinen Geldbeutel

Für nur 90 Euro bietet die schmale Asrock-Platine viel: Bei allen Benchmark-Tests sind die Ergebnisse sehr gut, die Leistungsaufnahme ist nicht zu hoch und das Layout ist problemlos. Dazu gibt es eine gelungene grafische UEFI-Oberfläche, die zahlreiche Einstellmöglichkeiten bietet. So können Sie auch hier Ihre ausgewählten Werte als Profil speichern und viele OC-Einstellungen vornehmen. Allerdings lassen sich manche Spannungen nicht ganz so weit anheben wie bei anderen Boards. Für den günstigen Preis gibt es natürlich Einschränkungen bei der Ausstattung: Das Z68 Pro3 bietet nur einen Grafiksteckplatz. Wenn Sie aber weder SLI noch Crossfire oder eine zusätzliche Geforce für die Physx-Berechnungen nutzen wollen, ist das kein Problem.

Taster, Spannungsmesspunkte, Firewire, E-SATA oder zwei BIOS/UEFI-Chips fehlen. Dafür stehen alle Anschlüsse bereit, die für einen üblichen Spiele-PC nötig sind: Zwei SATA-6Gb/s-Anschlüsse bietet der Z68-Chip ohnehin, zwei externe sowie interne USB-3.0-Ports gibt es ebenfalls und der LAN-Controller ist erfreulich flott. Dank HDMI, DVI und D-Sub stehen zudem mehrere Möglichkeiten bereit, Monitore oder Fernseher anzuschließen. SSD-Caching ist (wie bei allen Z68-Boards) auch hier möglich. Damit ist das 90 Euro günstige Asrock-Board unser Spartipp.

Fazit: Für Anwender, die einfach einen günstigen Sockel-1155-PC wollen und weder große OC-Ambitionen haben, noch mehrere Grafikkarten verwenden möchten, ist das Asrock Z68 Pro3 optimal. Leider ist die Lüftersteuerung nicht optimal. Wie sie diese optimieren, zeigt unser Lüftersteuerungs-Praxisartikel in der aktuellen Ausgabe 11/2011. In der Testtabelle finden Sie zum Vergleich das Asus Maximus IV Gene-Z. Im PCGH-Preisvergleich findet man das Mainboard ab 80 bzs. 90 Euro in der Gen 3.

Mainboard	Maximus IV Gene-Z	Z68 Pro3
Hersteller (Webseite)	Asus (www.asus.de)	Asrock (www.asrock.de)
Preis/Preis-Leistungs-Verhältnis	Ca. € 140,-/gut	Ca. € 90,-/sehr gut
Chip, Format	Z68/Micro-ATX	Z68/ATX
BIOS-Version/BIOS-Typ/Board-Revision	0403/UEFI/1.01	1.60/UEFI/1.03
Typberatung	Spieler/Übertakter mit kleinen PCs	Puristische Sparfüchse
Overclocking-Tauglichkeit	1,50	1,75
Ausstattung (20 %)	2,41	3,10
Speichersteckplätze	4 x DDR3	4 x DDR3
Erweiterungs-Slots	x16 (2), x4 (1), PCI (0)	x16 (1), x1 (3), PCI (2)
Onboard-LAN	1 Port (Intel 82579)	1 Port (Realtek RTL8111E)
USB und Firewire (max. Anzahl per interner Anschlüsse auf der Platine)	2 x (4 x) USB 3.0, 8 x (12 x) USB 2.0, 0 x (0 x) Firew.	2 x (2 x) USB 3.0, 4 x (8 x) USB 2.0, 0 x (0 x) Firew.
SATA	2 x 6Gb/s, 4 x 3Gb/s, 2 x E-SATA 3Gb/s	2 x 6Gb/s, 4 x 3Gb/s, 0 x E-SATA
Onboard-Sound	7.1, HD-Audio (Realtek ALC889) mit EAX 5.0 und THX Trustudio Pro	7.1, HD-Audio (Realtek ALC892)
Video-Anschlüsse	HDMI	HDMI, DVI, D-Sub
Sound-Anschlüsse	Optisch, analog	Optisch, analog
Lüfteranschlüsse	Fünf Anschlüsse	Sechs Anschlüsse
SATA-Kabel	6 x SATA	2 x SATA
Sonstige Ausstattung	Diagnose-LEDs, Spannungsmesspunkte, Power-, Reset- und Clear-CMOS-Schalter, SLI-Brücke, ROG Connect	Nicht vorhanden
Software	Kaspersky Anti-Virus 2011, Asus Ai Suite II (OC & Diagnose), ROG Connect (OC per Notebook), ROG Gamefirst (evtl. Spiele-Ping verbessern), Mem Tweakit (RAM-Tuning)	Norton Internet Security, Asrock Extreme Tuning Utility (OC & Diagnose), Instant Boot
Eigenschaften (20 %)	1,62	2,36
Multi-GPU: PCI-E-Lane-Aufteilung	1 x 16 oder 2 x 8 Lanes	Nur ein Slot vorhanden
Besondere Funktionen	SSD Caching, Grafikkarte + integrierte Grafik, Crossfire	SSD Caching, Grafikkarte + integrierte Grafik
Referenztakt (OC)	80 bis 300 MHz	95 bis 110 MHz
CPU-Multiplikator	Einstellbar	Einstellbar
Speichertimings	Hauptlatenzen, Command-Rate, 20 weitere	Hauptlatenzen, Command-Rate, 12 weitere
Speicherteiler	DDR3-800, -1066, -1333, -1600, -1866, -2133, -2400	DDR3-1066, -1333, -1600, -1866, -2133
CPU-Spannung (Standard: 1,2 Volt)	0,8 bis 2,155 Volt, 0,005-V-Schritte	0,725 bis 1,52 Volt, 0,005-V-Schritte
Option gegen Vdroop	Loadline Calibration	Loadline Calibration
PLL-Spannung (Standard: 1,8 Volt)	1,2 bis 2,2 Volt, 0,00625-V-Schritte	1,548 bis 2,31 Volt, 0,008-V-Schritte
CPU-IO-Spannung	Nicht einstellbar	0,768 bis 1,634 Volt, 0,01-V-Schritte
System-Agent-Spannung	0,8 bis 1,7 Volt, 0,00625-V-Schritte	0,925 bis 1,2 Volt, 0,09-V-Schritte
Grafikkern-Spannung	Standard -0,635 bis +0,635 Volt, 0,005-V-Schritte	0,6 bis 1,52 Volt, 0,025-V-Schritte
RAM-Spannung (Standard: 1,5 Volt)	1,2 bis 2,2 Volt, 0,00625-V-Schritte	1,2 bis 1,8 Volt, 0,015-V-Schritte
Chipspannung (Standard: 1,05 Volt)	0,8 bis 1,7 Volt, 0,01-V-Schritte	0,78 bis 1,646 Volt, 0,09-V-Schritte
Weitere Spannungen	DRAM Vref.	Nicht vorhanden
Dynamische Übertaktung: Prozessor	Nicht vorhanden	Nicht vorhanden
Lüftersteuerung (siehe auch Diagramm unten)	Zwei CPU-Lüfter und drei weitere (Cha) in feinen Stufen	CPU-Lüfter und drei weitere manuell oder in feinen Stufen
Besondere UEFI/BIOS-Optionen	BIOS-Savegames, EZ Flash, Go Button	BIOS-Savegames, Instant Flash
Boot (Win.-Ladebalken/Willkommen)	26/43 Sekunden	10/28 Sekunden
Standard-Referenztakt (CPU-Z)	100,0 MHz	100,0 MHz
Probleme beim Board-Layout	Wenig Platz zwischen Grafikkarten-Slots	Keine Probleme
Abstände auf der Platine*	1,3/2,3/3,2/1,0/3,0/3,2 cm	1,2/2,3/4,9/2,3/2,8 cm
Temperatur: Z68-Chip (gemessen auf Rückseite)**	34,0 Grad Celsius	34,0 Grad Celsius
Temperatur: CPU-Spannungswandler (Rückseite)**	36,5 Grad Celsius	39,0 Grad Celsius
Stromverbrauch: Windows-Leerlauf (Stromsparmodus)	81,7 Watt	77,0 Watt
Stromverbrauch: Stabilitätstest (Stromsparmodus)	226,4 Watt	219,7 Watt
Suspend-to-RAM-Test (S3)	Bestanden	Bestanden
Praxisprobleme	Keine Probleme im Test	Keine Probleme im Test
Leistung (60 %)	1,49	1,37
Anno 1404 Durchschnitts-/Min-Fps	49,67 Fps (37 Min-Fps) - sehr gut	50,2 Fps (39 Min-Fps) - sehr gut
x264 HD	26,17 Fps - sehr gut	26,22 Fps - sehr gut
Super Pi Mod 1.5 (1M/2M/4M)	12,028/27,706/61,636 Sek. - sehr gut	12,058/27,659/61,605 Sek. - sehr gut
USB-2.0-Leistung (Burst-Test)	35,0 MiByte/s - sehr gut	35,0 MiByte/s - sehr gut
USB-3.0-Leistung (Burst-Test)	211,0 MiByte/s - sehr gut	215,4 MiByte/s - sehr gut
LAN-Leist. schnellerer Port (senden/empfangen)	100/110 MiByte/s - gut	112/116 MiByte/s - sehr gut
PCGH-Stabilitätstest	Bestanden	Bestanden
FAZIT	1,70	1,84
Pro/Contra	+ Sehr gutes OC-UEFI	+ Günstig
	+ Gutes Layout auf kleinem Raum	+ Umfangreiches UEFI
	- Kein PCI	- Sehr wenig Ausstattung

System: Core i5-2400 ES, kein Turbo-Modus, Radeon HD 5870, 4.096 MiByte DDR3-1333-RAM (7-7-7-21, 2T), Cooler Master Hyper TX 3, Anno 1404 „große Stadt“: max. Details, 1.280 x 1.024, kein FSAA/AF; Windows 7 x64, Catalyst 10.11 *Platz zwischen: CPU-Kühler-Bohrung und erster RAM-Bank/CPU-Kühler-Bohrung und zweiter RAM-Bank/CPU-Kühler-Bohrung und erstem x16-Slot/CPU-Kühler-Bohrung und CPU-Spannungswandler-Kühler/Höhe der CPU-Spannungswandler-Kühler/erstem und zweitem x16-Port ** Tatsächliche Temperatur (Maximalwert), normiert auf 20 °C Lufttemperatur – keine Delta-Werte
