AMDs Bulldozer: Beträgt die Chipfläche 315 Quadratmillimeter?
Geht es nach Charlie Demerjian und einer angeblichen AMD-Folie, so beläuft sich die Chipfläche von AMDs kommendem Bulldozer, genauer dem Orochi-Die, auf immerhin 315 Quadratmillimeter und das trotz moderner 32-Nanometer-Fertigung.Artikel teilen
Seit den ersten Die Shots von AMDs Bulldozer respektive dem Orochi-Die von AMD veröffentlicht wurden, ranken sich Gerüchte um die Maße der Chipfläche. Das bekannte Bild der Präsentation von Chekib Akrout, Senior Vice President bei AMD, wurde allerdings von John Fruehe, Director of Product Marketing for Server bei AMD, als "heavily photoshopped" bezeichnet. Hans de Vries von Chip-Architekt rechnete nichtsdestotrotz 294 Quadratmillimeter an Fläche aus - ein Wert, der lange Zeit als gute Schätzung galt.

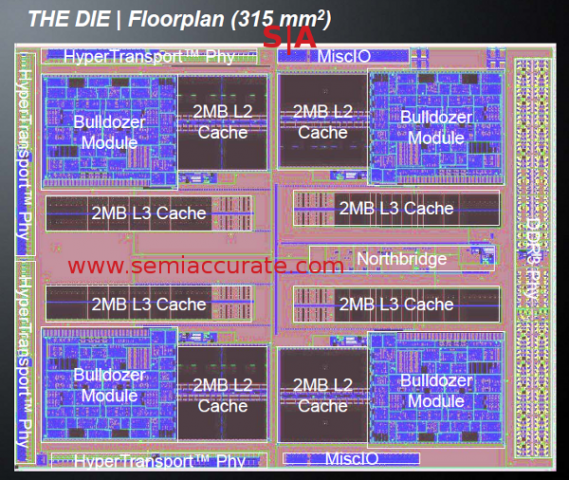

Sofern Charlie Demerjian Recht behält und es sich bei seinem Bild tatsächlich um den Floorplan (also den Chipaufbau) von einer AMD-Folie handelt, beträgt die Fläche laut Hersteller 315 Quadratmillimeter. Dies wäre angesichts der 32-Nanometer-Fertigung ein ziemlich großer Chip, vor allem im Vergleich zu aktuellen CPUs mit dem gleichen Herstellungsverfahren: So erreicht Intels sechskerniger Gulftown nur 240 Quadratmillimeter und Sandy Bridge - wohlgemerkt inklusive Grafikeinheit - gerade einmal 216 Quadratmillimeter. Der Core i7-2600K gilt zudem als möglicher Gegner für das Bulldozer-Topmodell FX-8150, letzteres ist CPU-seitig aber gut 50 Prozent größer. Auf der Hot Chips 23 sowie der Gamescom 2011 zeigte AMD zudem besagtes Flaggschiff, dieses soll angeblich im B2-Stepping sowie mit 3,6 GHz Basistakt im Laufe des Septembers erscheinen.
Quelle: Semi-Accurate
------------------------------------
Hintergrund Bulldozer:
Der im 32-nm-Prozess gefertigte Bulldozer setzt auf sogenannte Module. Ein solches beinhaltet zwei (Integer-)Kerne, diese teilen sich unter anderem den 2 MiByte großen L2-Cache und die "Flex FPU" genannte doppelte Gleitkomma-Einheit, welche pro Takt den Kernen neu zugeordnet werden kann. Ein Modul ist laut AMD schneller als ein Zweikerner mit K10-Architektur. Alle Module, bis zu vier beim Orochi-Die (Zambezi für Desktop und Valencia für Server), greifen auf 4 bis 8 MiByte L3-Cache zu - je nach Ausbaustufe werden die Versionen von AMD mit einer TDP mit 95 bis 125 Watt eingestuft. Ein Modul erreicht laut AMD 80 Prozent der Leistung eines (fiktiven) Bulldozer-Dualcores. Auf dem Financial Analyst Day 2010 gab AMD bekannt, dass Bulldozer per Turbocore bis zu 500 MHz hochtaktet.
Auf der ISSCC 2011 verriet AMD, dass ein Modul 213 Millionen Transistoren auf 30,1 mm² fasst, das Design ist für 0,8 bis 1,3 Volt ausgelegt. AMD spricht davon, dass ein 8-kerniger Bulldozer weniger Die-Fläche verbraucht als ein Thuban (346 mm²), Hans de Vries von Chip-Architekt schätzt derzeit (Ende Februar 2010) 292 mm². Das Bulldozer-Design soll 3,5 GHz und mehr erreichen, inklusive Turbocore - allerdings ist es von Haus hochtaktend ausgelegt, die Frequenzen lassen sich also nicht direkt mit einem Phenom II vergleichen. Auch sagt der hohe Takt nicht zwingend etwas über den Stromverbrauch des Designs aus. Der Cache bzw. die CPU-Northbridge des Bulldozer läuft mit 1,1 Volt und erreicht 2,4 GHz und unterstützt bis zu DDR3-1866 - ein Phenom II kommt auf nur 2,0 GHz und DDR3-1333. All diese Informationen sprechen zusammen mit der neuen, teils sehr mächtigen FPU für eine gesteigerte Pro-Takt-Leistung gegenüber dem Phenom II. Der Bulldozer mit seinem innovativen Modul-Aufbau wird für September 2011 erwartet und setzt den neuen Sockel AM3+ für volle Kompatibilität zwingend voraus.
