Sandy Bridge: ECS P67- und H67- Mainboards abgelichtet - Sockel 1155 plus Hydra-Chip

Redakteure von Bit-tech waren bei ECS zu Besuch und haben zwei Mainboards abgelichtet, die fit für die kommende 32-Nanometer-Prozessorgeneration Sandy Bridge von Intel sind. Sie sind ähnlich den auf der Computex vorgestellten P67- und H67-Mainboards von Asrock. Das Micro-ATX-Board ECS H67H2-M2 hat, ähnlich wie aktuelle H55-Modelle, Monitor-Anschlüsse DVI und D-Sub, mit denen sich die integrierte GPU der Intel-Prozessoren nutzen lassen wird. Lötstellen für weitere Display-Anschlüsse wie HDMI oder Display-Port sind erkennbar.

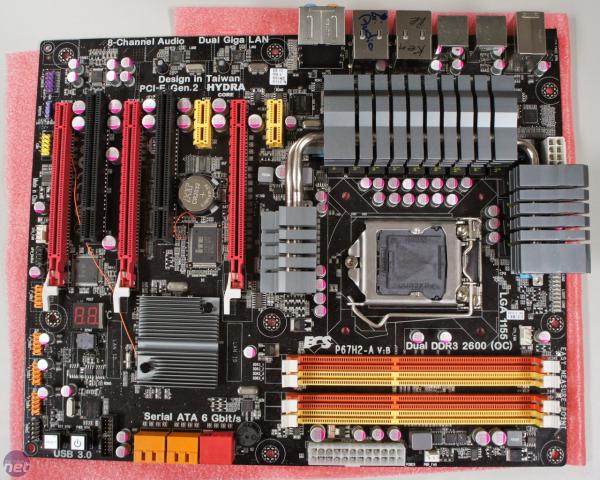

Das ATX-Mainboard ECS P67H2-A kommt ohne entsprechende Schnittstellen daher. Stattdessen hat es drei PCI-Express-2.0-x16-Steckplätze. Das Gimmick bei diesem Exemplar: Darin eingesteckte Grafikkarten lassen sich mit dem Lucid-Hydra-200-Chip verkuppeln. (Einen Test von Lucid Hydra auf dem Asus Crosshair IV Extreme finden Sie in der kommenden Ausgabe 11/2010, die am 06. Oktober im Handel erhältlich sein wird.)

Die Kollegen von Computerbase haben angemerkt, dass es sich bei dem ECS P67H2-A noch um ein Design-Sample handelt, auf dem ein NF200-Chip für Nvidia SLI befindet. Für USB 3.0 hat man den Via VL 800 verlötet, der vier USB-3.0-Schnittstellen ermöglicht. Von den sechs internen SATA-Schnittstellen unterstützen je zwei SATA-6Gb/s. Die zwei zusätzlichen E-SATA-Ports des ECS P67H2-A bieten interessanterweise ebenfalls SATA-6Gb/s.

Bit-Tech geht von einem 10+3-Phasen-Design für die Stromversorgung der CPUs aus. Laut Aufdruck beherrschen die ECS-Sockel-1155-Boards DDR3-2600 mit OC. Da sollte allerdings durch die maximale Unterstützung von DDR3-2133 der Intel-CPUs limitiert werden. Weitere Features des ECS P67H2-A sind zwei Realtek Gigabit-LAN-Controller, Realtek 7.1 HD-Audio, On-Board-Netzschalter, LEDs zu Anzeige der CPU-Last, Spannungsmesspunkte und Debug-LEDs.



Quellen: Computerbase, Bit-tech
