Thermalright HR-02: (Semi-)passivkühler im Test - Update: Wertungskorrektur und Passiv-Ergebnisse

Update vom 10.11.2010: Wertungskorrektur und Passiv-Ergebnisse
Da wir bei der Wertungsberechnung fälschlicherweise nicht die Fähigkeit berücksichtigten, dass der Kühler neben 140-mm-Lüftern auch 120-mm-Modelle aufnehmen kann, korrigieren wir dies nun: Die Endnote verbessert sich von 2,20 auf 2,16.

Zusätzlich testeten wir die Fähigkeit des HR-02 eine CPU komplett passiv zu kühlen. Dies ist ein besonderer Härtetest, da bei einem Betrieb im Gehäuse meist noch ein geringer Luftstrom, etwa vom Hecklüfter, erzeugt wird. Im Standardbetrieb mit 8 Threads und 1,2 Volt überhitze daher die Test-CPU, der Core i7-870, nach 5 Minuten und taktete sich herunter. Auch ein Absenken der Spannung auf 1,0 Volt reichte nicht aus, wenngleich das Throttling erst nach mehr als 10 Minuten einsetze.

Als wir einen auf 0,95 Volt undervolteten Core i5-750 durch das Deaktivieren von SMT und das Heruntertakten auf 2,67 GHz simulierten, zeigte sich der HR-02 der Aufgabe gewachsen: Nach 15 Minuten ermittelten wir eine normierte Kerntemperatur von 70,9 °C, nach 40 Minuten verbuchten wir den Wert 81,4 °C. Genügsame und undervoltete Prozessoren können zwar mit dem HR-02 lüfterlos gekühlt werden, wir empfehlen allerdings den Betrieb mit einem heruntergeregeltem Silent-Lüfter. Im 0,1-Sone-Betrieb ist der HR-02 nicht aus dem Gehäuse herauszuhören und wesentlich leistungsfähiger, wie ein Blick auf die weiter unten zu findende Vergleichstabelle beweist.

Original-Artikel vom 26.09.2010: (Semi-)passivkühler im Test
Thermalright schickt der Nachfolger des HR-01 ins Rennen, der mit sechs 6-Millimeter-Heatpipes ausgestattet ist und Lüfter der Größen 120 und 140 Millimeter aufnimmt.

Thermalright HR-02: Testmethoden
Der HR-02 muss sich wie alle anderen CPU-Kühler auf unserer Testplattform, bestehend aus dem Micro-ATX-Mainboard Asus Maximus III Gene, einer passiv gekühlten Geforce 6600 GT und der Sockel-1156-CPU Core i7-870, beweisen. Die SMT-Funktion des Prozessors bleibt aktiv, den Turbo-Modus aber deaktivieren wir ebenso wie die Sparfunktion EIST (Speedstep), damit der Chip stets mit der gleichen Kernspannung arbeitet. Diese heben wir im BIOS behutsam auf 1,20 Volt an, um etwas mehr Hitze zu erzeugen - die 95-Watt-CPU würde High-End-Kühler sonst unterfordern. Last erzeugen wir mit Mersenne Prime 95 und dem Test "In-place large FFTs".

Die Kerntemperaturen bestimmen wir mit der Software Core Temp. Entscheidend ist das arithmetische Mittel der vier ausgelesenen Kerne nach mindestens 15 Minuten Volllast in jedem der drei Testmodi: Der Lüfter arbeitet mit 100, 75 und 50 Prozent Drehzahl, eingestellt mit der PWM-tauglichen Zalman-Steuerung ZM-MFC3. Zudem muss sich jeder Kühlkörper auch mit einem Referenzlüfter beweisen, sofern sich dieser montieren lässt. Der 140-mm-Ventilator Be quiet Silent Wings USC mit 1.000 U/min hat die richtige Größe für den Thermalright-Kühler. Als Wärmeleitpaste dient die EKL Alpenföhn Schneekanone, die bei jedem Produkt zum Einsatz kommt.

Thermalright HR-02 im Detail:

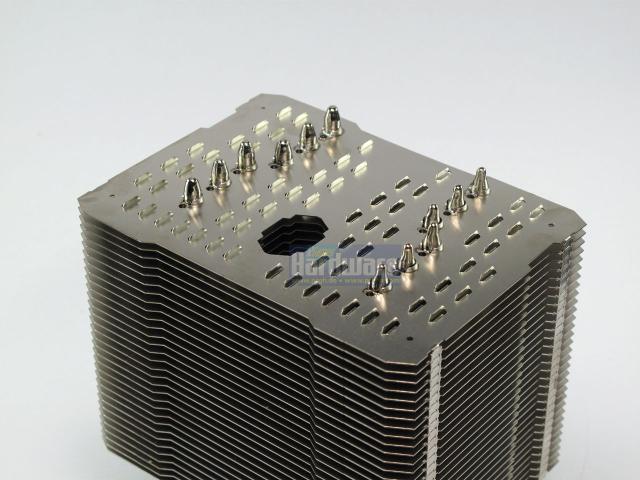

Das 1.040 Gramm auf die Waage bringende Schwergewicht ist der Nachfolger des HR-01 und zielt wie dieser auf eine schwache oder indirekte Belüftung (durch einen Gehäuseventilator im Heck/Deckel) ab. Daher verwundert es nicht, dass dem HR-02 kein Propeller beiliegt, wenngleich je ein Bügelpaar für einen 120- und einen 140-mm-Lüfter enthalten ist. Der Nachfolger HR-02 ist nicht nur voluminöser, sondern zusätzlich zu den zahlreichen kleinen Luftlöchern auch mit einer großen, runden Aussparung versehen, die zweierlei Aufgaben erfüllt: Einerseits wird der Kühler durch das Loch mithilfe eines im Lieferumfang befindlichen Schraubendrehers befestigt, andererseits wie die Luft dadurch gezielt verwirbelt.

* Tatsächliche CPU-Temperatur (Maximalwert), normiert auf 20 °C Lufttemperatur ** ermittelt mit Be quiet Silent Wings USC (140 mm/1.000 U/min)

Thermalright HR-02: Kühlleistung
Die clevere Konstruktion erweist sich mit dem 140-mm-Referenzlüfter Be quiet Silent Wings USC als sehr leistungsstark im niedrigen Drehzahlbereich: Dem Danamics LMX Superleggera wird der HR-02 zwar zu keiner Zeit gefährlich, dem Mugen 2 Rev. B. ist er allerdings gewachsen: Bei 100 und 75 Prozent Drehzahl liegt der Scythe-Kühler zwar 1,7 °C vorne, der 120-mm-Referenzlüfter ist mit 1,0 und 0,3 Sone allerdings auch lauter als die 140-mm-Referenz mit 0,6 und 0,2 Sone. Bei gleicher Lautheit (50 Prozent Drehzahl, 0,1 Sone) setzt sich der HR-02 um 0,3 °C ab und erreicht damit den zweitbesten Wert, den wir bisher mit einem auf 50 Prozent gedrosselten Referenzlüfter erreicht haben.

* ermittelt mit Be quiet Silent Wings PWM (120 mm/1.500 U/min) ** ermittelt mit Be quiet Silent Wings USC (140 mm/1.000 U/min)

Thermalright HR-02: Fazit
Uneingeschränkt empfehlenswert ist der HR-02 nicht: AMD-Nutzer sind außen vor - zumindest bis das angekündigte Montagekit erscheint. Preis-Leistungs-Käufer und Ausstattungs-Fans erhalten beim Mugen 2 Rev. B insgesamt ein besseres Angebot, denn für 60 Euro (zum PCGH-Preisvergleich) liegt dem HR-02 nicht einmal ein Lüfter bei. Davon abgesehen hinterlässt der Thermalright-Kühler einen sehr guten Eindruck: Die Verarbeitung ist makellos, die Kühlleistung besonders im niedrigen Drehzahlbereich sehr konkurrenzfähig. Auch das stabile Montagesystem mit seinem variablen Anpressdruck ist überzeugend. Übrigens: Die aktuelle Ausgabe 10/2010 der PC Games Hardware beinhaltet einen umfangreichen Kühlertest mit elf Alternativen zum HR-02.
