Core i3 Clarkdale nackt: So sieht die Kombi aus 32nm-CPU und 45nm-GPU aus

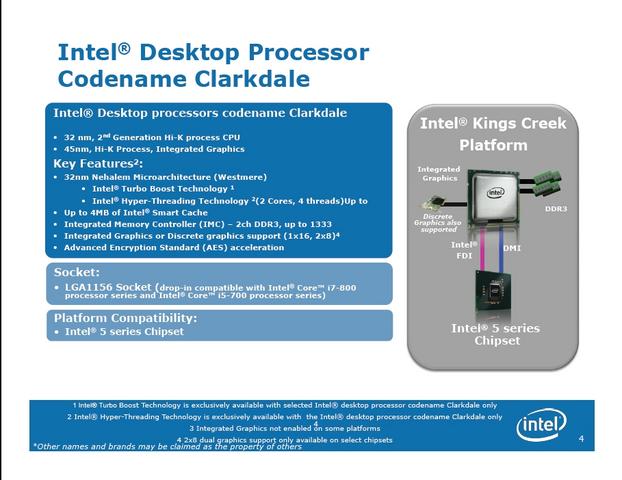

Intels neues Core-Aufgebot für den Sockel 1156 wird zu Jahresbeginn durch den Clarkdale-Einsteigerprozessor komplettiert. Er ist der erste Angehörige einer neuen CPU-Familie namens Westmere, die anders als Nehalem bereits im 32-Nanometer-Prozess gefertigt wird. Da die Umstellung auf ein neues Fertigungsverfahren äußerst komplex ist, halten sich Änderungen an der Architektur in Grenzen; es gibt höchstens ein paar kosmetische Neuerungen, etwa zusätzliche SIMD-Befehle. Der Clarkdale soll sowohl Core i3-500 als auch - mit mehr Kernen - Core i5-600 heißen und sich damit unter dem Lynnfield (i5-700/i7-800) einordnen, der stets mit vier physischen Kernen arbeitet. Auch eine dritte Variante ist nach inoffiziellen Informationen geplant: Ein Clarkdale mit zwei Kernen ohne Hyperthreading taucht in inoffiziellen Intel-Roadmaps als Pentium auf. Später wird wahrscheinlich auch die Marke Celeron auf Clarkdale-Technik umgestellt.



Obwohl sich Clarkdale-CPUs bei der Anordnung der SMD-Bauteile auf der Unterseite von Lynnfield-Chips unterscheiden, bleibt die eigentliche Neuheit unter dem Heatspreader verborgen. Unter der Metallkappe stecken nämlich zwei Dies unterschiedlicher Größe: Das kleine Die beherbergt den in 32 Nanometer Strukturbreite gefertigten Zweikern-Chip. Der Speichercontroller und die integrierte Grafikeinheit wurden in dem größeren Die untergebracht, für das bei der Produktion auf den momentan noch üblichen 45-nm-Prozess zurückgegriffen wurde. Mit den erhältlichen P55-Mainboards lässt sich die Grafikeinheit nicht nutzen, denn nur Mainboards mit H57-, H55- oder dem für professionellere Anwendungsgebiete angedachten Q57-Chip werden das dazu benötigte Flexible Display Interface (FDI) unterstützen und einen DVI-Ausgang bieten.

Die Kollegen von Tweaktown haben nun den Heatspreader entfernt und zeigen damit, wie die beiden Dies angeordnet sind. Das Bild wollen wir Ihnen nicht vorenthalten.



Zum Thema Clarkdale/Westmere:
PC Games Hardware hatte bereits einen ersten Ausblick auf Intels kommende Clarkdale-Prozessoren mit integrierter Grafikeinheit gewährt. Bereits in der Printausgabe 10/2009 der PC Games Hardware haben wir ein erstes Muster des Clarkdale CPU-seitig (ohne Grafikkern, da hierfür spezielle Mainboards nötig sind) testen können. In der aktuellen Ausgabe 11/2009 finden Sie einen mehrseitigen Test des Sechskern-Prozessors mit Codenamen Gulftown.
