  • Skylake-Gefährdung durch CPU-Kühler: Ergebnisse eines Selbstversuchs mit PCGH in Gefahr

    Seitdem Scythe Ende November vermelden musste, dass hauseigene Kühler Sockel-1151-CPUs auf Skylake-Basis zerstören könnten, schlagen die Wellen hoch. Wir haben die Gefährdungssituation jetzt nachgestellt und fassen zudem die Stellungnahmen anderer Hersteller zusammen.

    Update vom 15.12.2015:

    Bei einer erneuten Prüfung der Testhardware ist es uns nicht mehr gelungen, die Kombination aus Mainboard und CPU zu booten. Die CPU funktioniert auf anderen Platinen problemlos, wir gehen daher von einem Kontaktproblem durch die verformten Kontakte im Sockel des Test-Mainboards aus. Die Nutzung verschiedener Speicherkanäle bringt eben so wenig eine Besserung, wie die erneute Ausübung eines hohen Anpressdrucks, um die CPU in den Sockel zu pressen.


    Originalartikel vom 10.12.2015:

    Core i7-6700K, i5-6600K und ihre Verwandten sind effizient und schnell - und empfindlich. Intel hat die Dicke des PCB-Substrats, das die Verbindung zwischen dem eigentlichen Silizium-Chip und dem Sockel auf dem Mainboard herstellt, gegenüber älteren Generationen reduziert und damit empfindlicher gemacht. Zwar blieben die Spezifikationen für die Kühlerhersteller gleich, aber die Sicherheitsreserven sind geschrumpft und scheinbar wurden diese in der Vergangenheit gezielt ausgereizt oder zumindest aber die Spezifikationen unvorsichtigerweise ignoriert.

    Bislang hat nur Scythe eine Warnung für hauseigene Produkte veröffentlicht und diese mittlerweile weiter eingeschränkt, nach aktuellem Stand überschreitet nur die Halterung des Mugen 4 (alle Ausführungen) den maximal zulässigen statischen Anpressdruck. Bei weiteren Kühlern mit hohem Gewicht ist aber Vorsicht geboten, denn Erschütterungen zum Beispiel bei Transporten können in Kombination mit dem hohen Schwerpunkt vieler Tower-Kühler große Kräfte freisetzen.
    => Youtube-Version dieses Videos auch im PCGH-in-Gefahr-Channel

    06:42
    PCGH in Gefahr Video: High-End-Kühler ein Problem für Skylake-CPUs?

    Skylake-Gefährdung durch Kühler: PCGH-Testszenarien



    Da Pressemitteilungen im Konflikt zwischen juristischer Absicherung und bestmöglicher PR-Wirkung nicht immer die exakteste Einschätzung der Realität vermitteln und auch die hinter vorgehaltener Hand kursierenden Zahlen verschiedener OEM-PC-Hersteller kein einheitliches Bild ergeben, hat PCGH jetzt den Selbstversuch gewagt und einen Worst-Case nachgestellt: Mit einem, dankenswerter Weise von Biostar "zur Zerstörung" freigegebenen, Sockel-1151-Mainboard, einem beim Heatspreader und Substratdicke mit Core-i3/i5/i7-6000-CPUs identischem, aber deutlich günstigerem Pentium G4400 und einem Scythe Mugen 4 PCGH-Edition haben wir ein einfaches Sklake-System zusammengebaut und verschiedensten Belastungen ausgesetzt.

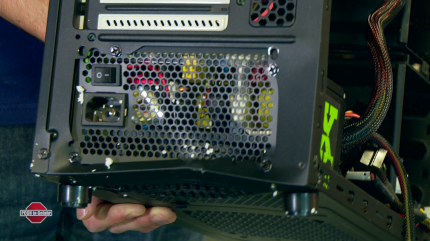

    Die Schäden an Gehäuse und Netzteil illustrieren die enormen Belastungen in unserem Falltest.Die Schäden an Gehäuse und Netzteil illustrieren die enormen Belastungen in unserem Falltest.Quelle: PC Games HardwareFür die Befestigung des Kühlers nutzen wir hierbei den originalen Schraubensatz; mittlerweile bietet Scythe auch Nachrüstkits, die den Anpressdruck auf ein deutlich niedrigeres Maß begrenzen. Unser Test-Skylake lässt sich vom Kühler allein aber noch nicht beeindrucken und so setzen wir das Testsystem im laufenden Betrieb Schritt für Schritt immer höheren Belastungen aus. Auf heftige Schläge auf die Tischplatte, die laut einem OEM-Hersteller zu einem Skylake-Ausfall geführt haben, folgen Fälle aus wenigen Zentimetern Höhe, wie sie bei Bastel- und Aufräumarbeiten unfreiwillig geschehen können. Zum Abschluss der Testreihe wird der PC in einer Versandverpackung mehreren Stürzen aus typischer Tragehöhe ausgesetzt und schlussendlich aus zwei Metern Höhe auf den Boden geschleudert, um extreme Versandbelastungen zu simulieren.

    Skylake-Gefährdung durch Kühler: PCGH-Testergebnisse



    Das Ergebnis überrascht zunächst. Obwohl wir eine nicht mehr für Skylake freigegebene Kühlerhalterung, einen schweren Kühlkörper und extreme Beschleunigungsszenarien kombiniert haben, gibt das System bis zum Abschluss der Tests ein Bild aus. Zwar stellt der BIOS-Screen keine hohen Anforderungen an das System und ohne zusätzlich Laufwerke und Grafikkarten zu gefährden, können wir unsere typischen Belastungs- und Stabilitätstests nicht durchführen. Aber von einem Totalausfall kann schon einmal nicht die Rede sein.

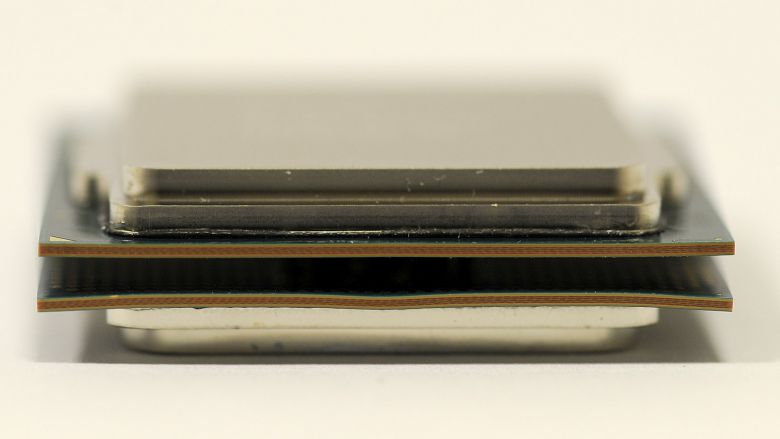

    Wir unterziehen die Komponenten des Rechners trotzdem einer äußeren Prüfung und finden deutliche Auswirkungen der Testbelastung: Das Gehäuse ist stark deformiert, die Umhüllung des Netzteils so stark eingedrückt, dass kein sicherer Betrieb mehr möglich ist. Selbst die Heatpipes des Kühlkörpers haben sich ein bisschen verbogen. Im Sockel sieht zunächst alles unverändert aus, doch bei genauerem Hinsehen entdeckt man eine halbkreisförmige Vertiefung in den Kontakten. Offensichtlich wurde ein Großteil der Federn dauerhaft verformt, hielt aber noch ausreichend Kontakt zur CPU. Vorher/Nachher: Oben ein Skylake, wie er im Handel zu finden ist - unten ein Skylake, wie er nach dem simulierten Extrembelastungs-Versand aussehen kann.Vorher/Nachher: Oben ein Skylake, wie er im Handel zu finden ist - unten ein Skylake, wie er nach dem simulierten Extrembelastungs-Versand aussehen kann.Quelle: PC Games HardwareDeren Substrat wiederum weist jetzt ein deutliches Wellenmuster auf, wie der Vergleich mit einem intakten Skylake beweist.

    Unser Fazit lautet daher: Bitte nicht nachmachen. Skylake ist zwar deutlich zäher als befürchtet, aber hohe Belastungen führen dennoch zu mechanischen Schäden. Wir können nicht sicher sagen, welches unserer Testszenarien die Verformungen verursacht haben, aber auf alle Fälle hatten wir Glück mit deren Verteilung. Dass ein Skylake-PC noch startet, gibt hierbei nicht unbedingt Entwarnung - Aussagen von OEM-PC-Herstellern zufolge gab es schon mehrere Fälle von beschädigten Skylake-Systemen, die nur unter bestimmten Umständen abstürzten.

    Skylake-Gefährdung durch Kühler: Übersicht Herstellerrückmeldungen



    Anbei noch eine Übersicht über das Feedback, das wir von verschiedenen Kühlerherstellern erhalten haben. Die vollständigen Stellungnahmen finden sich im Hauptartikel, wir werden beide Zusammenstellungen weiter aktualisieren.

    HerstellerBetroffene Kühler?GegenmaßnahmenFür Skylake geeignete KühlerAllgemeine Transportempfehlungen
    ArcticKeineentfälltAlle ModelleGroße/Schwere Kühler gegebenenfalls vor Transport demontieren.
    Be quietKeineentfälltAlle ModelleKühler vor Transport demontieren.
    Cooler MasterKeineentfälltAlle Modelle
    CryorigKeineentfälltAlle ModelleSysteme mit schweren Kühlern liegend transportieren
    EK Water BlocksAlte Modelle ohne definierten AnpressdruckVerwendung mit Skylake nicht empfohlenAlle aktuellen Modelle
    EKL AlpenföhnKeineentfälltAlle ModelleGroße/Schwere Kühler vor Transport zusätzlich sichern.
    EnermaxKeineentfälltAlle Modelle
    NoctuaKeineentfälltAlle ModelleKühler über 700 g vor Transport demontieren.
    ProlimatechSuper Mega mit Spezialschrauben für hohen AnpressdruckNormale Schrauben für Super Mega nutzenAlle anderen Modelle
    Silentium PCKeineentfälltAlle Modelle
    SilverstoneKeineentfälltAlle Modelle
    ScytheMugen 4 (alle Varianten inklusive PCGH-Edition)Kostenloses Nachrüstkit verfügbarAlle anderen Modelle
    ThermalrightKeineentfälltAlle ModelleSchwere Kühler vor Transport demontieren.
    ThermaltakeKeineentfälltAlle ModelleSysteme mit schweren Kühlern liegend transportieren
    WatercoolAlte Modelle ohne definierten AnpressdruckMaximal 200 N Anpressdruck nutzen (siehe Handbuch)Alle aktuellen Modelle

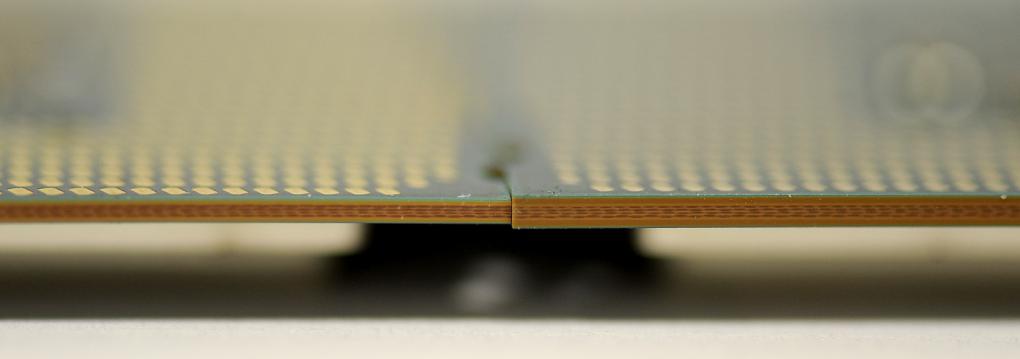

    Das Substrat von Skylake (links) ist mit 0,8 mm deutlich dünner, als bei älteren Intel-CPUs.Das Substrat von Skylake (links) ist mit 0,8 mm deutlich dünner, als bei älteren Intel-CPUs.Quelle: PC Games Hardware
