AMD Ryzen: Probleme mit AM4-Kühlerhalterungen [Update 3]

Update vom 27.04.17:

Thermalright umgeht das Problem der festgeklebten AM4-Backplates auf Asus-Mainboards mit einem neuen 4er-Satz Schrauben, mit dem hauseigene CPU-Kühler die vorinstallierte Backplate nutzen können. Normalerweise sind die Modelle auf eine eigene Lösung angewiesen, bei der die Schrauben von hinten durch das Mainboard geschoben und dann verschraubt werden. Das neue Kit wird von vorne in die vorhandene Backplate geschraubt und bietet die passenden Gewinde daraufhin an der Vorderseite. Wer ein AM4-Mainboard von Asus kauft, die verklebte Backplate nicht entfernen möchte (beispielsweise mittels Föhn) und einen Thermalright-CPU-Kühler einsetzt, sollte sich das zusätzliche Kit für 2 Euro dazu kaufen.

Update vom 09.03.17

Auch Nutzer von Kühlern mit eigener Backplate sollten sich auf Probleme beim AM4-Systembau einstellen: Wie uns Asus auf Nachfrage bestätigt, sind die Backplates bei den Mainboards Prime X370-Pro, Prime B350-Plus und Prime B350M-A großflächig verklebt und lassen sich nicht einfach abnehmen. Müssen sie zugunsten einer kühlereigenen Backplate entfernt werden, so wird zur vorherigen Erwärmung geraten. Beim Crosshair VI Hero ist die Verklebung dagegen nur punktuell und lässt sich nach PCGH-Erfahrung mit sanftem Krafteinsatz abnehmen. Andere Hersteller nutzen, soweit bekannt, ebenfalls eine punktuelle Verklebung oder befestigen die Backplate nur mit Schrauben.

Update vom 08.03.17

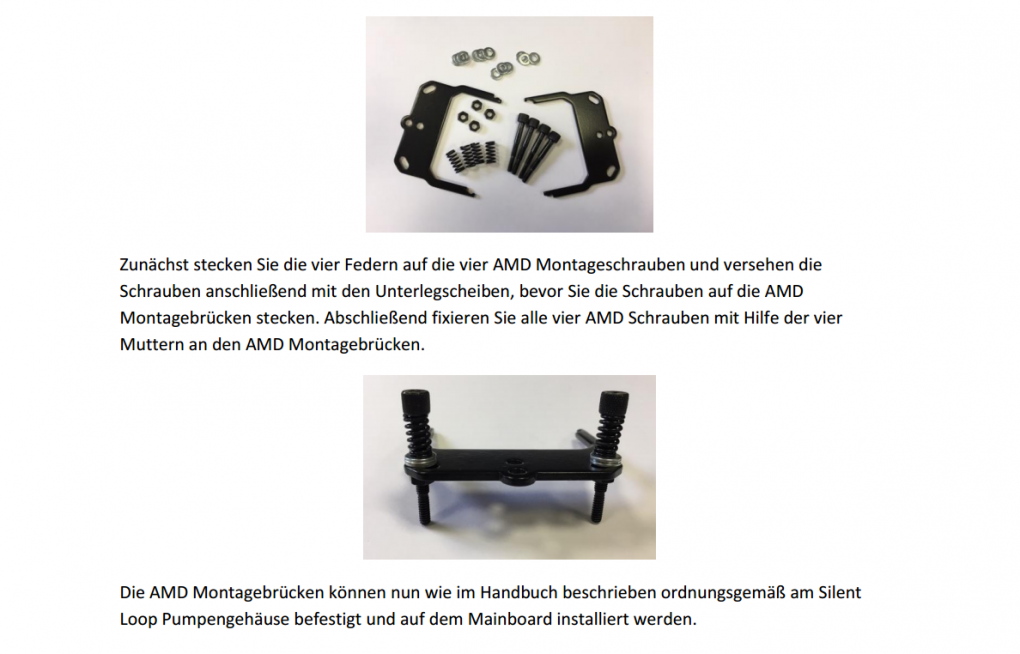

Während mehrere Kühlerhersteller inoffiziell über die Problematik mit der AM4-Kühlerhalterung sprechen, geht Be quiet offensiv mit dem Thema um. Die Kompakt-Wasserkühlung Silent Loop nutzt die vorinstallierte AMD-Backplate und kann wegen der höheren Gewinde nicht genug Anpressdruck aufbauen. Der Hersteller arbeitet an einer neuen Halterung, um das Problem zu beheben. Als Workaround können Nutzer das Problem bis dahin umgehen, indem sie zwischen den Federn (auf den Montageschrauben) und den Montagebrücken je drei Unterlegscheiben nach M4-Standard (4,3 mm Innendurchmesser, 0,8 mm Höhe) legen. Der Druck durch die Federn wird dadurch erhöht.

12 M4-Unterlegscheiben gibt es im Baumarkt für Cent-Beträge. Alternativ können Nutzer über den Be-quiet-Support (service@bequiet.com) eine kostenlose Zusendung entsprechender Unterlegscheiben anfordern. Probleme bei den Luftkühlern soll es keine geben. Be quiet ist nicht der einzige Hersteller, den die kurzfristigen Änderungen seitens AMD betreffen. Kunden egal welcher CPU-Kühler sollten daher etwas Geduld mitbringen, wenn das eingesetzte Modell aktuell noch nicht einwandfrei mit Ryzen-CPUs läuft.
Quelle: Be quiet Be quiet AM4 Workaround

Originalartikel vom 02.03.17:

Neue CPUs erfordern neue Sockel auf neuen Mainboards - im Falle des neuen Sockel AM4 für AMDs Ryzen-Prozessoren auch neue Kühler, denn die Halterungslöcher wurden verschoben. Nur Kühler mit Klammerhalterung passen weiterhin, aber alle mit dem Mainboard verschraubten Kühler müssen angepasst werden. Wie Tom's Hardware jetzt berichtet, haben sich neben den Befestigungsloch-Positionen aber auch die Gewinde in der Backplate des Retention-Moduls geändert. Einige Hersteller nutzen diese serienmäßig vorhandene, oft verklebte Backplate auch für ihre eigenen Schraub-Kühlerhalterungen, um dem Käufer die Demontage zu ersparen. Im Falle der AM4-Retention-Backplate hat AMD aber scheinbar die Gewindehöhe in der Backplate verändert - und nicht alle darüber informiert.

Mangels exakter Spezifikation oder eines entsprechenden Änderungshinweises gingen die Kühlerentwickler von der bei AM3, FM2 und älteren AMD-Plattformen verwendeten Gewindehöhe aus, so Tom's Hardware. Die höheren AM4-Gewinde können jetzt verhindern, dass Kühler die vom Hersteller vorgesehene Anpresskraft erreichen. Da AMD den Kühlerherstellern keine AM4-Hardware zur Verfügung stellte, fällt dieser Fehler erst jetzt beim Test von Ryzen-CPUs auf. PCGH konnte die Situation bislang nicht nachstellen; die in der Redaktion befindlichen Noctua- und EKL-Halterungen sind entweder zur Backplate von AM4-Mainboards kompatibel oder nutzen eine eigene. Kühlerhersteller haben uns aber bestätigt, dass AMD erst extrem spät finale Spezifikationen für AM4-Kühler vorgelegt hat. Einige Hersteller haben diese abgewartet und haben nun Probleme, rechtzeitig zum Ryzen-Start passende Halterungen auszuliefern. Andere Fertiger sollen ihr Montagematerial vorzeitig angepasst haben - hier könnten Last-Minute-Änderungen seitens AMD für Ärger sorgen.

Wir bleiben natürlich dran am Thema.
