  • Nvidia FCAT: Neue Messmethode für Spieleleistung - die Hintergründe

    FCAT - das steht für Frame Capture and Analysis Tool und ist der Oberbegriff zu einer neuartigen, interessanten Messmethode, welche Nvidia uns zur Verfügung gestellt hat. Da bei eventuell mitlesenden Fanboys nun sämtliche Alarmglocken schrillen dürften, folgen nun ein paar Worte zur Erklärung.

    Frame- also einzelbildbasierte Analyse der Grafikkartenleistung ist nicht neu, bei PCGH kam sie erstmals 2005 zum Einsatz und erlebte mit den Multi-GPU-Karten ab 2008 eine Renaissance. Hierbei wird nicht, wie bei vielen Benchmarks üblich, ein Fps-Wert pro Sekunde ermittelt und per simpler Durchschnittswertbildung eine Leistungsangabe generiert. Bei der Frame-Analyse wird die Berechnungszeit jedes einzelnen Bildes erfasst. Was bei PCGH bisher von einem internen Tool bzw. Fraps erledigt wurde, hat jedoch eine Schwäche: Die Programmwerkzeuge klinken sich in der Pipeline am "Present Call" ein. Hier sendet die Game-Engine den Renderbefehl an die Grafikkarte. Der DirectX- sowie der Treiber-Overhead bleiben dabei jedoch außen vor, denn auch hier besteht die Möglichkeit (oder Gefahr), dass es zu Verzögerungen kommt.

    Frei nach dem Motto: "Was zählt ist auf'm Monitor" ist verlässlichste Methode, das Spielgefühl zu ermitteln die tatsächliche Displaydarstellung. Und genau hier setzt FCAT, welches vor uns bereits einige US-Webseiten ausprobieren konnten, an. Mithilfe einer DL-DVI-Capture-Karte eines Drittherstellers kann die Ausgabe einer Grafikkarte in Full-HD verlustfrei mit genau den 60 Fps aufgezeichnet werden, welche ein üblicher LCD-Monitor darstellt (auch 2.560 x 1.440 Bildpunkte sind bei 60 Fps mit der Karte gerade noch möglich, 1600p dagegen nicht mehr).

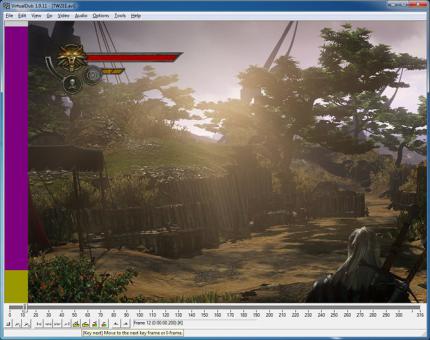

    FCAT Capture: Das erste und letzte Bild sind kaum zu sehen, das mittlere Bild nimmt den Löwnanteil für sich in Anspruch. FCAT Capture: Das erste und letzte Bild sind kaum zu sehen, das mittlere Bild nimmt den Löwnanteil für sich in Anspruch. Quelle: PC Games Hardware Für eine Analyse benötigt man allerdings ein weiteres Werkzeug, um die Einzelbilder voneinander trennen zu können. Denn Leistungsmessungen sind nur bei abgeschalteter Vsync sinnvoll und auch viele Gamer nutzen diese Einstellung inzwischen zum Spielen. Ein solches, nicht synchronisiertes Bild besteht aber aus mehreren Einzelbildern, die die Grafikkarte "rausschießt" sobald sie fertig gerendert sind. Je nach deren Berechnungsdauer kann ein dargestelltes Bild aus unterschiedlichen vielen Game-Engine-Frames bestehen - oder eben eines dieser Bilder sich auch über mehrere Monitorbilder erstrecken, wenn die Fps-Rate unter 60 liegt.

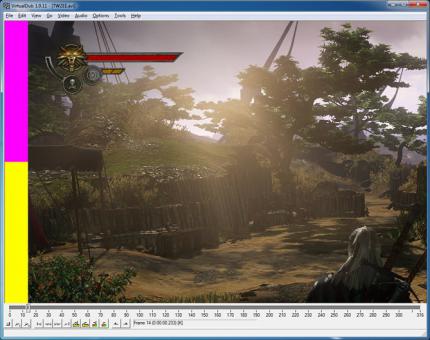

    FCAT Capture: Beide Game-Engine-Frames tragen gleichmäßig zum Monitorbild bei. FCAT Capture: Beide Game-Engine-Frames tragen gleichmäßig zum Monitorbild bei. Quelle: PC Games Hardware Um die Verteilung, also den Anzeigeanteil eines Game-Engine-Frames am Gesamtbild zu bestimmen, hat Nvidia ein kleines Plug-In entwickelt. Dieses färbt einen Streifen am linken Bildrand vollfarbig ein und dient damit einem Auswertungsprogramm als Indikator. Dieses wiederum analysiert anhand der Zeilenzahl des Streifens, wie viel Anteil am Gesamtbild ein solches Game-Engine-Bild hat. Im vertikal synchronisierten Idealfall mit 60 Fps hat jeder Streifen die volle Bildhöhe von beispielsweise 1.080 Zeilen in der Full-HD-Darstellung.

    Doch dieser Idealfall tritt nur sehr selten ein. Oft ist die Bildrate höher als 60 Fps, dann gibt es zwei oder mehr Farbbalken auf dem Monitorbild wie in den Beispielen links; ist die Bildrate geringer als 60 Fps, wird ein Bild länger als 1.080 Zeilen angezeigt. Das ideale Spielgefühl tritt bei einer möglichst gleichmäßigen Verteilung der Berechnungs- und Darstellungszeiten ein.

    Abweichungen davon können auf zweierlei Art störend wirken: Werden Bilder zu lange dargestellt, ruckelt die komplette Spieldarstellung - den meisten Spielern fällt das bei weniger als 30 Fps besonders auf. Ist das System jedoch leistungsfähig genug, kann eine besonders ungleichmäßige Verteilung ebenfalls unerwünschte Folgen haben - dann zum Beispiel, wenn manche Game-Engine-Frames lediglich eine geringe Anzahl von Zeilen zum fertigen Bild beitragen, dafür folgende oder vorhergehende aber umso länger dargestellt werden, tragen die Kurz- oder gar überhaupt nicht angezeigten Bilder kaum zur gefühlten Fps-Rate bei, zählen bei einer normalen Fraps-Messung jedoch genauso zur durchschnittlichen Bildrate - ein stockender Spielverlauf bei angezeigt hohen Fps ist die Folge.

    Die Aufbereitung der gewonnenen Daten könnte als illustratives Verlaufsdiagramm erfolgen, welches jedoch wenig exakte Schlüsse zulässt oder als Perzentil (Überschreitungswahrscheinlichkeit, wie die folgenden beiden Diagramme, welche NICHT unsere Meßergebnisse sind, sondern aus Nvidias Präsentation stammen, verdeutlichen.

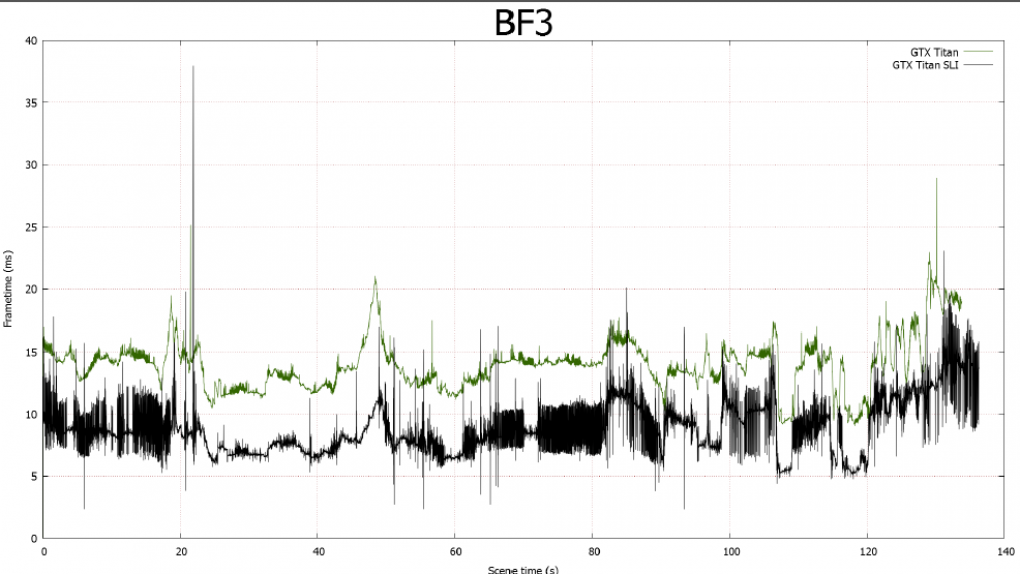

    Nvidia FCAT Präsentation: Battlefield 3 - hier funktioniert Nvidias Frame-Metering nicht optimal, sodass größere Abweichungen zwischen Single-Card und SLI-Gespann zu verzeichnen sind. Nvidia FCAT Präsentation: Battlefield 3 - hier funktioniert Nvidias Frame-Metering nicht optimal, sodass größere Abweichungen zwischen Single-Card und SLI-Gespann zu verzeichnen sind.

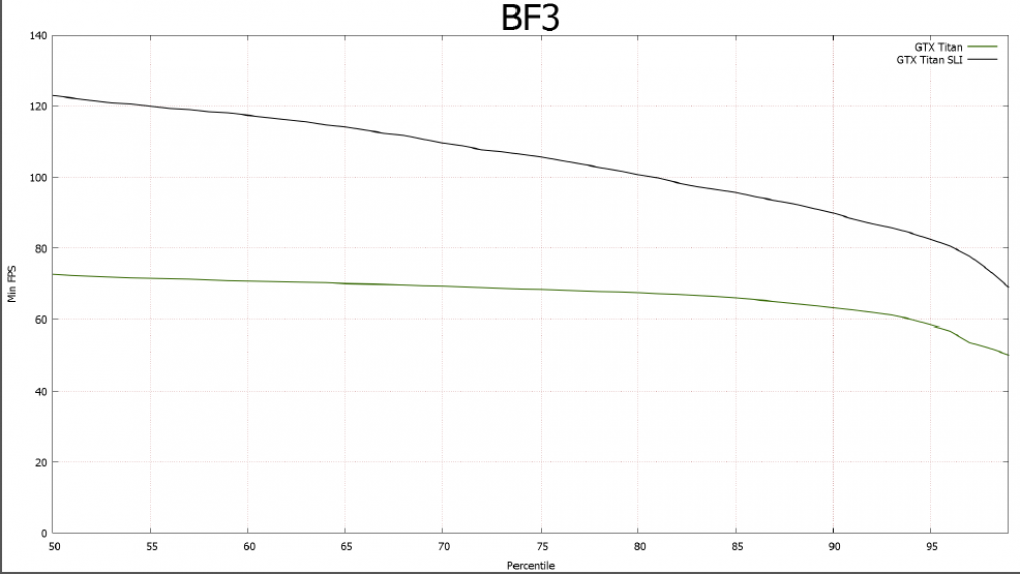

    Nvidia FCAT Präsentation (Perzentil-Darstellung): Battlefield 3 - hier funktioniert Nvidias Frame-Metering nicht optimal, sodass größere Abweichungen zwischen Single-Card und SLI-Gespann zu verzeichnen sind. Nvidia FCAT Präsentation (Perzentil-Darstellung): Battlefield 3 - hier funktioniert Nvidias Frame-Metering nicht optimal, sodass größere Abweichungen zwischen Single-Card und SLI-Gespann zu verzeichnen sind.
    Wir arbeiten derzeit am Aufbau eines entsprechenden Systems sowie der entsprechenden Darstellung der erzeugten Daten und würden uns für Ihre Meinung zu dieser Art von Messung interessieren? Gute Ergänzung zu herkömmlichen Methoden? Das einzig Wahre? Oder zu kompliziert für den Hausgebrauch?
