Geforce GT 430 im Kurztest: Was taugt Fermi für unter 70 Euro?

Geforce GT 430 im Test: Einleitung und Specs
Nvidias Fermi-Generation begann bei den Topmodellen Geforce GTX 480/470 (PCGH-Test), es folgte die Geforce GTX 465 (PCGH-Test) und die derzeit enorm populäre Geforce GTX 460 (PCGH-Test). Mit der Geforce GTS 450 (PCGH-Test) rückte die magische 100-Euro-Grenze in greifbare Nähe, die Geforce GT 430 unterbietet diese deutlich. Nvidia selbst sieht die Geforce GT 430 als Nachfolger der Geforce GT 220 DDR3.

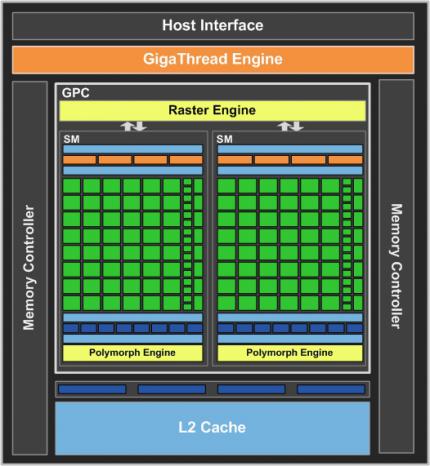

Geforce GT 430: Blockdiagramm [Quelle: Siehe Bildergalerie]DirectX 11 inklusive Direct Compute, OpenGL 4.1, OpenCL 1.1, PhysX, Cuda, 3D-Vision und True-HD-Audio Bitstreaming stehen auf der Feature-Seite. Die Geforce GT 430 bietet im Referenzdesign einen Dual-Link-DVI- sowie einen HDMI-1.4-Anschluss, ein VGA-Port ist ebenfalls vorhanden (es sei denn, Sie nutzen die Low-Profile-Blende). Der GF108 basiert auf dem auf dem GF106/GF104, ist jedoch weiter beschnitten: Nur ein GPC (8 Pixel pro Takt) mit zwei Shader-Multiprozessoren sowie zwei Polymorphengines und vier ROP-Partionen stehen bereit, das Speicherinterface ist 128 Bit breit. Damit verfügt der GF108 über 16 Single-Cycle-FP16-TMUs und 96 ALUs, die takten mit 700 respektive 1.400 MHz, der DDR3 (ohne G!) rennt mit 1.800 MHz. Die Double-Precision-Leistung liegt bei einem Zwölftel des SP-Durchsatzes, das optionale HQ-AF wird ebenso geboten wie SGSSAA in allen APIs - für letzteres ist die Geforce GT 430 jedoch in fast allen Fällen zu langsam. Die TDP des 40-nm-Chips samt Drumherum spezifiziert Nvidia mit 49 Watt.

Geforce GT 430 im Test: Auffälligkeiten
Nvidia spricht offiziell von vier Rasterendstufen (eine halbe ROP-Partition) sowie einem Polygondurchsatz von 700 Millionen Dreiecken pro Sekunde. Unsere Messungen legen allerdings nur rund die Hälfte an Tri/s und dafür eine massiv gesteigerte ROP-Leistung nahe, wir stehen daher mit Nvidia in Verbindung.
