  • GK110: Weitere Details zur größten GPU der Welt [Update: Inside Kepler]

    Das Nvidia-Flaggschiff GK110 ist mit 7,1 Milliarden Transistoren, bis zu 2.880 Shader-ALUs und einem 384 Bit breiten Speicherinterface der komplexeste, kommerziell gefertigte Chip der Welt. Wir beleuchten die drei Säulen auf denen Big Kepler ruht.

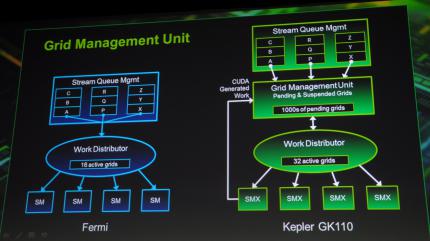

    [Update, 16.05.2010: 23:05Uhr]GTC 2012: Inside Kepler GK110GTC 2012: Inside Kepler GK110Quelle: PC Games Hardware
    Es gibt brandneue Details von der GTC 2012 aus der Session Inside Kepler mit den Nvidia-Entwicklern Lars Nyland und Stephen Jones zu berichten.

    Die beiden Technik-Experten präsentierten rund eine Stunde lang tiefergehende technische Details zu Nvidias "dicker Bertha" GK110. Neben den bislang beschriebenen und weiter unten zu findenden Fakten fallen darunter vor allem einige Spezialitäten im Bereich der Programmierbarkeit und der Funktionsabarbeitung. Die SM_3.5 (GK110-SMX) werden in der Präsentation mit 4 16er-Blöcken an zusätzlichen Double-Precision-Einheiten gezeigt - das könnte allerdings durchaus nur der Veranschaulichung dienen und in Wirklichkeit eine der drei mit Single-Precision ausgewiesenen Einheitenblöcke diese Berechnungen übernehmen. Jedenfalls können DPFP-Berechnungen nun auch gleichzeitig mit anderen Berechnungen auf den Weg gebracht werden, sofern diese keine Lesezugriffe auf das Registerfile benötigen - hier belegen die DPFP-Einheiten alle Ports.

    Eine weitere wichtige Neuerung ist die Ankündigung, dass Kepler nun pro Thread bis zu 255 (32-Bit-)Register zuweisen kann - bei Fermi waren es lediglich 63 - die Anzahl der physikalisch vorhandenen Register ändert sich jedoch nicht. Das kommt besonders den DPFP-Berechnungen zugute, welche zuvor durch Registerzusammenlegung in diesem Modus lediglich 32 der Zwischenspeicher pro Thread belegen durften. Einige (auf das Register-File bezogen) besonders bandbreitenlastige Kernel und Bibliotheken können laut Nvidia um mehr als Faktor 5 zulegen, da die Registerzugriffe nicht mehr in den langsameren lokalen SMX-Speicher ausgelagert werden müssen, welcher darüber hinaus auch für andere Dinge benötigt wird. Auch die DGEMM-Performance wird aus diesem Grunde deutlich zulegen und mit mehr als 80 Prozent der theoretischen Spitzenleistung gegenüber Fermi stark anziehen. Die Rede ist von mehr als einem TFLOPS praktisch erreichbarer Leistung - genaue Werte sind natürlich abhängig vom noch nicht finalen Takt.

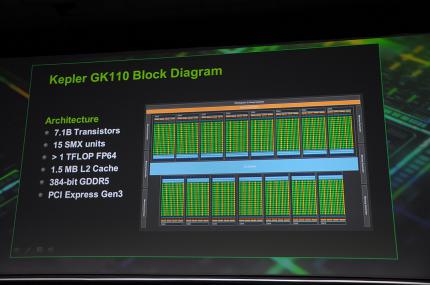

    GTC 2012: Inside Kepler GK110GTC 2012: Inside Kepler GK110Quelle: PC Games HardwareIn dieselbe Kerbe schlägt der direkte Datenpfad von den Shader-ALUs in den Texturcache, welcher zuvor nur über den Umweg der Filter erreicht werden konnte. Nun sind dadurch bei geschickter Programmierung bis zu 48 kiB pro SMX zusätzlicher Cache verfügbar, welcher allerdings nur lesend verwendet werden kann. Die Leistungseinbußen beim Speicherschutz ECC konnte Nvidia nach eigenen Angaben durch Optimierung der Zugriffe auf die Paritätsbits um zwei Drittel reduzieren. Diese Funktionen sind ebenso wie der erweiterte Task Scheduler, welcher 32 Aufgaben von entweder der CPU oder der GPU selbst verwalten kann und im Gegensatz zu früheren GPUs einen komplett umgebauten Grid-Manager erfodert, GK110-exklusiv. Durch Hyper-Q wird beherrscht der GK110-Kepler nun wirklich gleichzeitige Mehrfachverarbeitung, während Fermi und GK104 im Scheduler noch mit Time-Division Multiprocessing vorlieb nehmen mussten.

    Zusätzlich zum GK110 sind auch auf dem Gamer-Kepler neue Instruktionen verfügbar. Warp Shuffling ermöglicht den schnellen, direkten Datenaustausch zwischen zwei Warps und entlastet so den lokalen Speicher. Die beschleunigten Atomic-Memory-Operationen, welche gegenüber Fermi zum Teil um Faktor 9 beschleunigt wurden, sind besonder bei Compute-Funktionen wichtig, in denen einzelne Threads spezifische Adressen in einem gemeinsamen Speicherbereich einlesen, ändern und zurückschreiben. Einige der beschleunigten Funktionen wie atomicMin, atomicMax, atomicAnd, atomicOr, atomicXor sind jedoch dem GK110 vorbehalten, andere wie atomicAdd, atomicCAS und atomicExchange beherrschen auch GK104 und Fermi.

     GF100 (Fermi)GF104 (Fermi)GK104 (Kepler)GK110 (Kepler)
    Compute Capability2.02.13.03.5
    Threads pro Warp32323232
    Max. Warps pro SM(X)48486464
    Max. Threads pro SM(X)1536153620482048
    Max. Threadblocks pro SM(X)08081616
    32-Bit Registers pro SM(X)32768327686553665536
    Max. Registers pro Thread6363255255
    Max. Registers pro Threadblock1024102410241024
    Shared Memory/L1-Cache16/48 kiB16/48 kiB16/48 kiB16/48 kiB
     48/16 KiB48/16 KiB32/32 kiB32/32 kiB
       48/16 KiB48/16 KiB
    Max. X-Grid Dimension 2^16-12^16-12^32-12^32-1
    Hyper-QNeinNeinNeinJa
    Dynamic ParallelismNeinNeinNeinJa


    Originalartikel vom 16.05.2012:
    Die Katze ist aus dem Sack: GK110, auch bekannt als Big Kepler, wird ein wahres Monster. Anhand des veröffentlichten Die-Plots lässt sich eine Chipgröße von mehr als 500 Quadratmillimetern ableiten auf die sich die rund 7,1 Milliarden Transistoren verteilen. Laut Huang ist er damit der komplexeste, kommerziell hergestellte Chip (IC) der Welt - noch vor einem 6,8 Mrd. Transistoren schweren FPGA von Xilinx. Weitere ofiziell bekannte technische Eckdaten sind die bis zu 15 SMX (à 192 Shader-ALUs, 2.880 ALUs insgesamt), ein 384 Bit breites Speicherinterface mit einem Speicherausbau von bis zu 6, falls entsprechend dichte Speicherchips bis Ende des Jahres verfügbar sind, sogar 12 GiByte GDDR5-RAM.

    Weiter lässt sich aus dem Chipfoto zumindest ableiten, dass der GK110 wie schon GF100/110 über sechs Speicherpartitionen verfügen wird, in die etwas untypische Anzahl von fünf GPCs aufgeteilt ist und es entsprechend zu den Raster-Endblöcken auch sechs Setup-Pipelines geben wird. Nvidia gab außerdem zu Protokoll, dass die Effizienz, also der erreichbare Prozentsatz der Spitzenleistung gegenüber Fermi deutlich verbessert worden sei. Fermi hatte gerade bei doppeltgenauen Matrixmultiplikationen gegenüber den schnellsten Radeon-Chips noch das Nachsehen, mit GK110 ist man nun zumindest auf Augenhöhe in Sachen Effizienz, der Durchsatz soll höher liegen.

    Erste Produkte mit dem GK110 werden Tesla-K20-Karten gegen Ende des Jahre im vierten Quartal sein; in Sachen Geforce und Quadro hielt Nvidia sich noch bedeckt, diese werden aber nicht vor 2013 kommen - eine endgültige Entscheidung, wann und ob überhaupt der GK110 in diesen Märkten eingesetzt wird, sei noch nicht getroffen. Nichtsdestotrotz ist es natürlich wahrscheinlich, dass sich Nvidia den Prestigegewinn nicht entgehen lassen wird, eine GK110-Geforce herauszubringen.

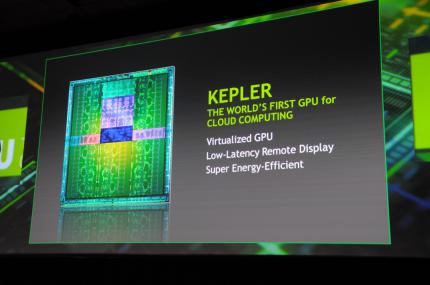

    SMX, Hyper-Q und Dynamic Parallelism: Die drei Säulen des GK110SMX, Hyper-Q und Dynamic Parallelism: Die drei Säulen des GK110GK110 mit drei Säulen: SMX, Hyper-Q und Data Parallelism
    Das SMX ist bereits aus dem GK104-Chip bekannt und ist im Grunde nichts weiter als eine Organisationsstufe der Ausführungseinheiten. Im Vergleich zu Fermi wurde das Verhältnis funktionaler Einheiten zu Kontrolllogik erhöht und gleichzeitig das strikte Hardware Dependency Checking aufgeweicht und die statischen Teile dieser Arbeit an den Compiler im Treiber übergeben. Gleichzeitig sank aber auch die in unseren Tests erreichbare Effizienz gegenüber GF100/110.

    Die zweite Säule, welche laut Nvidia in allen Kepler-Chips schlummert, sind die Virtualisierungsfunktionen, welche die Kalifornier bereits letzte Woche bei der Bekanntgabe der Quartalszahlen verrieten. Eng damit verbandelt ist die Hyper-Q genannte Möglichkeit der Kepler-Chips, Kommandoströme von mehreren CPUs entgegen zu nehmen. Wird der Chip durch eine einzelne CPU nur gering belastet, können Befehlsketten von bis zu 31 weiteren Prozessoren (32 insgesamt also) sogar über das Netzwerk verarbeitet werden und so die Auslastung der Funktionseinheiten, ergo Durchsatz und Energieffizenz gesteigert werden, was natürlich gerade im Hinblick auf die Virtualisierungsfunktionen für Rechenzentren interesant ist. Im Gespräch deutete Huang an, dass einzelne GPUs bis zu 256 virtuelle Maschinen unterstützen könnten, unklar blieb, ob er dabei wirklich GPUs oder Nvidias neue GVX-Karten meint - diese beherbergen bis zu vier Chips. Sie sollen ähnlich wie die 225-Watt-Tesla-Karte M2090.in Servern passiv gekühlt arbeiten können.

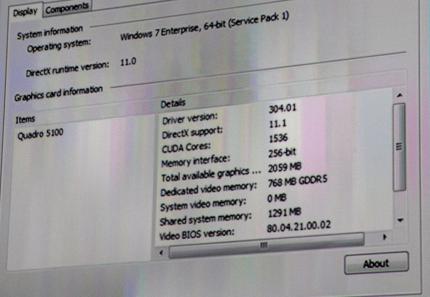

    GK110: Weitere Details zur größten GPU der Welt [Update: Inside Kepler]Nettes Detail: Während der Präsentation der Virtualisierungsfunktion rutschte Nvidia quasi eine bislang nicht angekündigte Quadro 5100 heraus - die 1.536 Shader-ALUs und ein 256-Bit-Interface deuten auf GK104 als Basis hin, weitere Details können Sie dem Treiber-Bild entnehmen. Ob die 768 MiByte angezeigter GDDR5-Speicher ein Auslesefehler oder das Resultat fester Speicherzuordnung durch die Virtualisierung sind, konnten wir noch nicht endgültig in Erfahrung bringen.

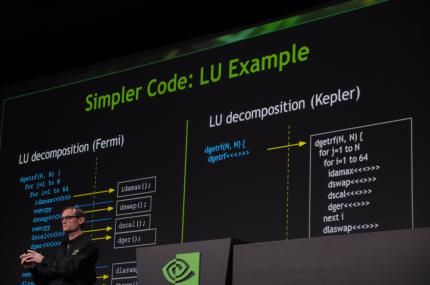

    Einfachere Programmierung dank Dynamic Parallelism.Einfachere Programmierung dank Dynamic Parallelism.Quelle: PC Games HardwareDas besonders für den HPC-Bereich interessanteste GK110-Merkmal wird Dynamic Parallelism genannt und später auch von Mark Harris, Chief Technologist GPU Computing bei Nvidia, im Ausblick auf Cuda 5 hervorgehoben (Cuda 5 ist für den Anfang der zweiten Jahreshälfte geplant). Bisher mussten GPUs mit einem permanenten Kommandstrom von der CPU mundgerecht gefüttert werden. GK110 kann sich quasi selbst beschäftigen, indem eigene Kernels und Threads auf der GPU erzeugt werden. Beim Durchlaufen von Baumstrukturen ist das zum Beispiel der Fall, welche auch in der n-Body-Demo aus dem Astrophysik-Bereich im eingebundenen Video zum Einsatz kommt. Hier ist nicht nur eine wesentliche Effizienzsteigerung möglich, da Warte- und Transferzeiten entfallen, sondern auch für die Programmierer sind solche Problemstellungen einfacher zu bewältigen, da sie sich nicht mehr um diese Details kümmern müssen und wesentlich einfacherer Programmcode ausreicht.

    Noch mehr Details erwarten wir für die im Laufe des Tages stattfindende "Inside Kepler"-Session auf der GTC, bei der wir selbstverständlich für Sie vor Ort sein werden.
