Fractal Design Arc Mini R2 - Gehäuse-Mini mit einzigartigen Wasserkühlungsoptionen im Test

Anders als die Define-Serie, die Nutzer anspricht, die ein schallgedämmtes Gehäuse suchen, hat Fractal Design die Tower der Arc-Reihe konsequent auf eine hohe Kühlleistung getrimmt. So bietet auch die Micro-ATX-kompatible Mini-Variante Arc Mini R2 großzügige Luftein- und -auslässe sowie das reihentypische Design mit der seitlich abgerundeten Kunststofffront im Alu-Look. Wie bei allen Mini-Tower der Preisklasse bis 80 Euro kommt auch Fractals Gehäuse nicht ohne Plastikelemente an der Front und am Deckel aus. Letztgenannte wirken dank der feinmaschigen Mesh-Gitter aus Metall, die eine große Fläche einnehmen, sowie der wie gebürstetes Alu wirkenden Beschichtung jedoch sehr wertig - das gilt auch für die in Mattschwarz gehaltenen Seitentüren aus Metall.

Im Gegensatz zum Vorgänger wird das Arc Mini R2 jetzt jedoch regulär mit einem getönten Fenster ausgeliefert, das die vom Arc bekannte seitliche Lüfteraufnahme ersetzt. Dafür befindet sich beim Arc Mini R2 ein dritter 120-mm-Lüfterplatz im Deckel, der das wohl wichtigste Alleinstellungsmerkmal des Gehäuses möglich nach: Demontieren Sie den 5,25-Zoll-Laufwerkskäfig können Sie einen 360er-Radiator am oberen Gehäuseteil anbringen. Nach zusätzlichem Ausbau der beiden 3,5-/2,5-Zoll-Laufwerkskäfige ist es sogar möglich, einen 240er-Radiator hinter der Front und zwei 120er-Radiatoren am Boden und an der Rückwand einzubauen. Werkseitig ist das Gehäuse jedoch auf Luftkühlung ausgelegt und soll auch hier eine gute Kühlleistung bietet. Mit einem Preis von rund 75 Euro - eine Version mit Dämmung oder ohne Sichtfenster bietet Fractal Design nicht an - ist das Arc Mini R2 gerade einmal 10 Euro teurer als sein Vorgänger, kostet aber ähnlich viel, wie viele Konkurrenten in dieser Preisklasse, beispielsweise das in der aktuellen Marktübersicht der PCGH 01/2014 getestete Coolermaster N600 oder Corsair Graphite Series 230T.

Fractal Design Arc Mini R2: Ausstattung

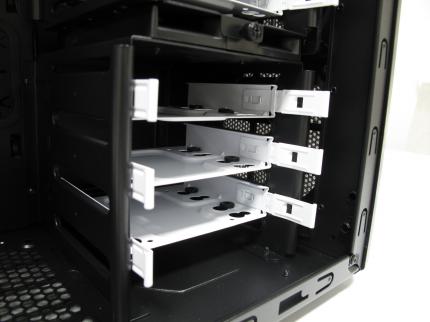

Sechs 2,5/3,5-Zoll-Schächte stehen Ihnen zur Verfügung. Die Ausstattung des Mini-Gehäuses wird durch die eingangs schon erwähnte Möglichkeit, mehrere Radiatoren verschiedener Größe in das Fractal Design Arc Mini R2 einbauen zu können, deutlich aufgewertet. Zu diesem Zweck bietet der Mini-Tower insgesamt drei Laufwerkskäfige, die komplett demontiert werden können. Dazu gehören einerseits die zwei Käfige, die sowohl 2,5-Zoll-SSDs/HDDs als auch 3,5-Zoll-Festplatten aufnehmen und mit je drei weißen und eine optimale Entkopplung bietenden Metallschubladen ausgestattet sind. Andererseits kann auch der mit zwei 5,25-Zoll-Einbauschächte bestückte und unterhalb des Deckels verschraubte Käfig ausgebaut werden. Damit Sie beim Radiator-Vollausbau trotzdem noch Laufwerke nutzen können, befinden sich zwei 2,5-Zoll-Montageplätze für SSDs oder HDDs auf der Hinterseite der Mainboard-Halterung.

Adapter für die dreistufige Lüftersteuerung (5V/7V/12V), ein herausnehmbarer Staubfilter an der Gehäuseunterseite, eine Staubschutzmatte unter dem Meshgitter des Deckels sowie dem leicht abnehmbaren Exemplar an der Front runden die Ausstattung ab. Die beiden USB-3.0-Ports vorne am Gehäuse lassen sich per 20-poligem-Stecker anschließen, zwei Audio-Anschlüsse sind ebenfalls vorhanden.

Vergleich Fractal Design Arc Mini R2

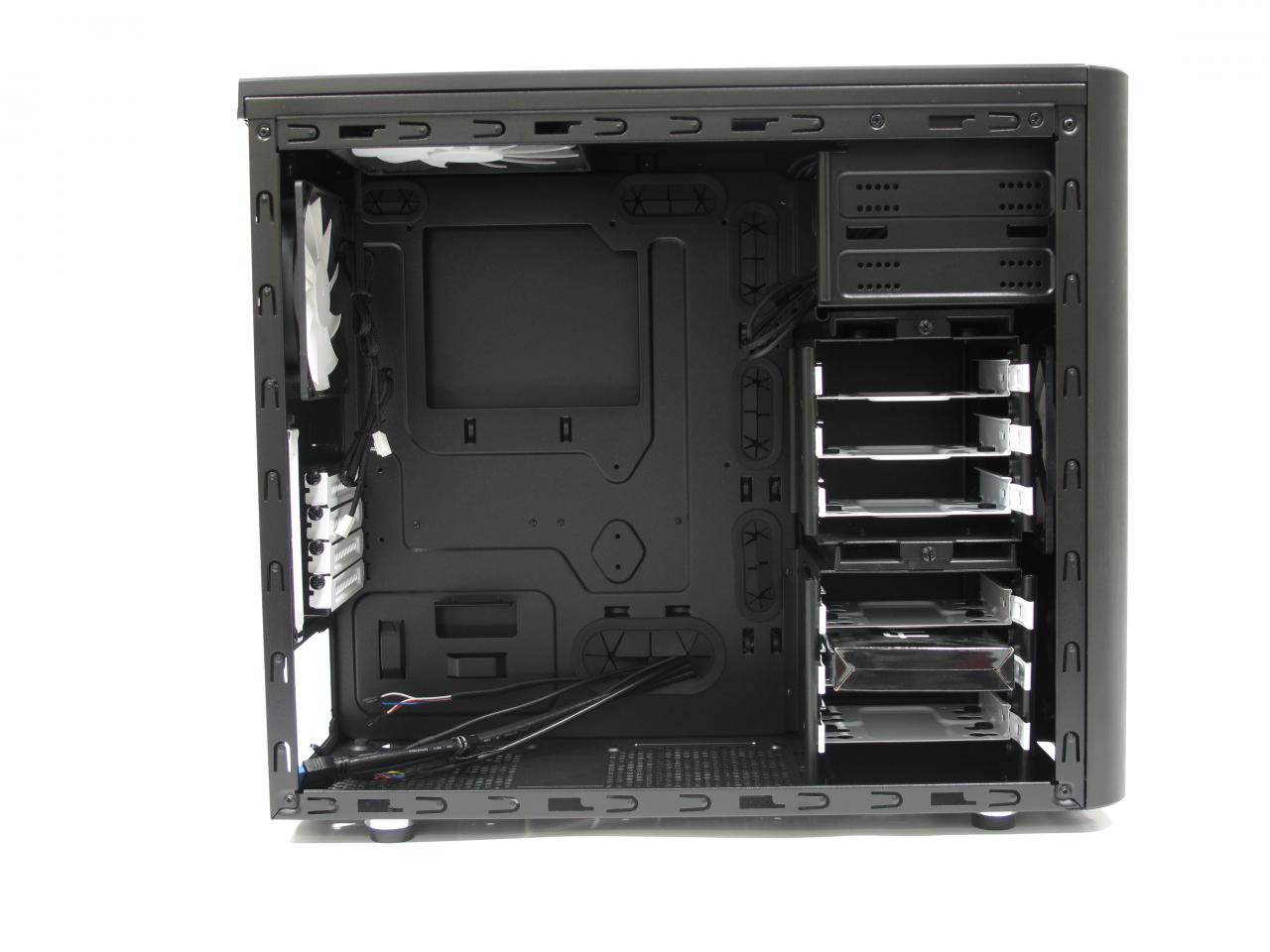

Ausbau Wasserkühlung Vollbild-Slider Ausbau Luftkühlung

Neben den beschriebenen Einbaumöglichkeiten für Radiatoren lassen sich in die Gehäusefront zwei 120-mm-Lüfter anbringen. Mitgeliefert wird jedoch nur ein Exemplar, das so montiert ist, dass die im oberen Festplattenkäfig eingebauten SSDs oder HDDs im Luftstrom liegen. Ein weiterer 120-mm-Propeller, der ebenfalls zum Lieferumfang gehört, ist am Heck angebracht. Am Deckel können zwei 140-mm-Modelle platziert werden, auch hier ist bereits ein 140-mm-Modell von Fractal Design vormontiert. Ein weiterer, nicht bestückter 120-mm-Lüfter-Montageplatz steht am Boden zur Verfügung. Der im Arc Mini R2 enthaltene 140-mm-Lüfter arbeitet mit 0,9 Sone bereits bei 12 Volt sehr leise. Wie üblich haben wir dabei aus einer Entfernung von 50 Zentimetern gemessen. Nutzt man einen 7- oder 5-Volt-Adapter, sinkt die Lautheit sogar auf nicht mehr hörbare 0,1 Sone. Trotz fehlender Dämmung braucht der Käufer also auch bei einer Luftkühlungslösung keine durch die ab Werk mitgelieferten Propeller verursachte, hohe Betriebslautstärke fürchten.

Fractal Design Arc Mini R2: Verarbeitung und Zusammenbau

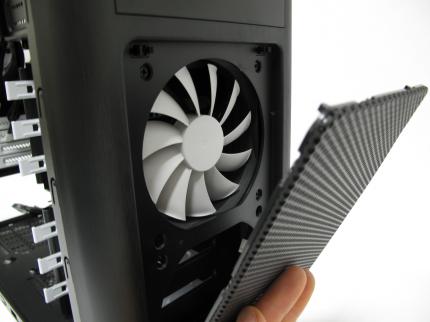

Hinter dem Staubschutzfilter finden bis zu zwei 120-mm-Propeller Platz. Die Verarbeitung liefert keinen Anlass zur Kritik, ganz im Gegenteil sitzen der Deckel und die Frontplatte mit dem Mesh-Gitter fest und vibrationsfrei am Rahmen. Zudem hatte unser Testmuster keine scharfen Schnittkanten und ist auch beim Ausbau sämtlicher Laufwerkskäfige noch einigermaßen verwindungssteif. Obwohl das Arc Mini R2 ein Mini-Tower ist und aufgrund der geringen Größe (40,5 x 21,0 x 48,4 cm/B x H x T) wenig Platz im Innenraum zur Verfügung steht, lassen sich unsere Test-Komponenten schnell und problemlos einbauen. Allerdings passen in den Gehäusezwerg nur Platinen im Micro-ATX- oder Mini-/Micro-ITX-Format, Turmkühler dürfen eine Höhe von 16,5 cm nicht überschreiten, Grafikarten maximal 26 Zentimeter lang sein. Trotzdem konnten wir überflüssige Strippen gut verstecken, da ausreichend Kabeldurchführungen zur Verfügung stehen. Gut gefallen hat uns zudem, dass sowohl das Staubgitter in der Front als auch das am Boden sehr einfach werkzeuglos herausgenommen werden kann, um es zu reinigen.

Fractal Design Arc Mini R2: Temperatur und Lautheit

Für unsere Temperatur- und Lautheitstests nutzen wir auch bei Gehäusen im Micro-ATX-Format einen auf 3,2 GHz übertakteten Core i7-920 mit 1,2 Volt Spannung sowie eine Geforce GTX 560 Ti und das Micro-ATX-Mainboard Rampage III Gene von Asus. Zudem entfernen wir alle vom Hersteller mitgelieferten Lüfter und belegen stattdessen alle vorhandenen Lüfter-Plätze mit unseren Referenzmodellen Be quiet Dark Wings samt 7-Volt-Adaptern. Im Falle des Fractal Design Arc Mini R2 setzen wir zwei 140-mm-Lüfter im Deckel ein und zwei 120-mm-Propeller befestigen wir in der Front. Ein dritter befindet sich am Heck – die Bodenplatte bleibt unbestückt. Der verwendete CPU-Kühler Deep Cool Ice Matrix 400 arbeitet mit 12 Volt (1.600 U/Min.). Bei der Grafikkarte stellen wir die automatische Lüftersteuerung im MSI Afterburner ein, die sich unter Last auf 55 Prozent einregelt.

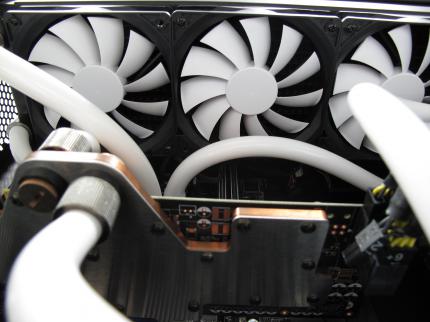

Ein 360 großer Radiator kann im Gehäusedeckel angebracht werden, sofern Sie die den modularen 5 1/4-Zoll-Laufwerksschacht herausnehmen. Um die Luft im Gehäuse kräftig aufzuheizen, setzen sowohl den Prozessor als auch den Grafikchip mit Prime 95 und Anno 2070 unter Volllast. Dabei erreicht der Prozessor eine Kerntemperatur von 81 Grad Celsius (CPU-Northbridge: 73 Grad Celsius; Spannungswandler im Mittel: 83 Grad Celsius). Die maximale, am Grafikchip gemessene Temperatur beträgt 88 Grad Celsius. Für ein Big oder Midi-Gehäuse wären dieser Werte eindeutig zu hoch, für ein luftgekühltes Mini-Modell gilt das jedoch nicht. Im Vergleich mit den im Rahmen einer Marktübersicht in der PC Games Hardware 01/2014 getesteten Konkurrenz ordnet sich das Fractal Design Arc Mini zwischen dem Coolermaster N600 (CPU: 77 Grad Celsius/ GPU: 79 Grad Celsius/Norhbridge: 63 Grad Celsius/Wandler: 78 Grad Celsius) und dem Corsair Graphite Series 230T (CPU: 82 Grad Celsius/ GPU: 87 Grad Celsius/Norhbridge: 79 Grad Celsius/Wandler: 93 Grad Celsius) ein. An die kritische Hitzegrenze stößt die Spieler-Hardware im Inneren trotzdem nicht, was nicht zuletzt ein Verdienst der großzügig dimensionierten Luft- ein und -auslässe an Deckel und Front ist. Die Festplatte bleibt im Test allerdings mit 31 Grad Celsius sehr kühl, dafür sorgen die beiden 120-mm-Lüfter an der Front.

Unsere Lautheitsmessung führen wir grundsätzlich von zwei Positionen aus: Frontal vor dem Gehäuse und um 45 Grad versetzt - also so, wie die meisten Anwender vor Ihrem PC sitzen - jeweils aus einem Abstand von 50 Zentimetern. Obwohl das Arc Mini R2 nicht gedämmt ist und durch die Mesh-Gitter einiges der Geräuschkulisse im Inneren nach draußen dringt, ist es mindestens so leise wie alle Gehäuse, die wir im Rahmen unserer Print-Marktübersicht getestet haben. Wir haben bei der frontalen Messung 3,3 Sone ermittelt; bei der um 45 Grad versetzten Position waren es sogar nur 3,0 Sone. Zum Vergleich: Genau diese Werte liefert auch das hier schon mehrmals erwähnte Corsair Graphite Series 230 T.

Fractal Design Arc Mini R2: Fazit

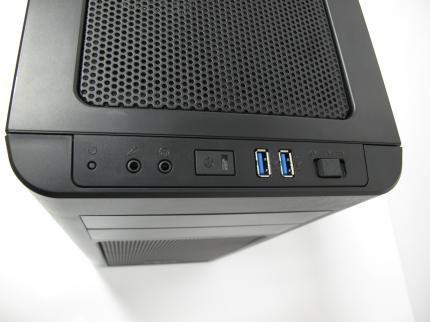

Audioausgang, Mikrofonausgang, USB 3.0 und eine Lüftersteuerung stehen am Frontpanel zur Verfügung. Obwohl das optisch ansprechende, wertig gefertigte und ordentlich ausgestattete Fractal Design Arc Mini R2 einzigartige Wasserkühlungsoptionen bietet, ist es auch für diejenigen interessant, die ihre Hardware weiterhin mit Luft kühlen wollen. Die Kühlleistung befindet sich auf dem Niveau, welches man von einem Mini-Gehäuse, in dem es immer wärmer wird als im Midi- oder Big-Tower-Pendant, erwarten kann. Zu heiß werden unsere Komponenten nicht, sodass auch der Einbau von durchaus leistungsstarken Prozessoren und Grafikkarten möglich ist. Wer für seinen spieletauglichen Mini-PC ein platzsparendes Gehäuse sucht, trifft dem Arc Mini auf jeden Fall eine gute Wahl. Dazu kommt, da sich auch die Lautstärke, die nach außen dringt, in Grenzen hält und selbst der lauteste der mitgelieferten Lüfter mit angenehm leisen 0,9 Sone bei 12 Volt vor sich hin surrt. Darüberhinaus erziehlt das Fractal Design Arc Mini R2 mit seiner Note von 2,78 an die Spitze der bis jetzt von uns getesteten Mini-Gehäuse (Coolermaster N600: 2,87; Corsair Graphite Series 230T: 3,12; Aerocool Dead Silence: 3,46; Coolermaster Silencio 352 Series: 3,66). Einen empfehlenswerte PC-Behausung im Kleinformat!

Artikel teilen

Für die überarbeitete R2-Version des kleinsten Gehäuses der Arc-Reihe verspricht Fractal Design nicht nur eine im Vergleich zum Vorgänger hübschere Optik sowie technische Überarbeitungen. Die Neuauflage des Arc Mini im Micro-ATX-Format soll auch konsequent auf den Einsatz einer Wasserkühlung ausgelegt sein und zusätzlich die guten Lüftkühlungseigenschaften der Serie bieten.
