AMD Navi: PCB-Bilder mit GDDR6 im Umlauf
Für Aufsehen sorgt aktuell Bildmaterial eines PCB, bei dem es sich um das voin Navi handeln soll. Die Radeon-Karte soll im Sommer Nvidia das Fürchten lehren und mit GDDR6 scheint man sich dafür gut zu rüsten.
Das nächste große Hardware-Thema ist ohne Frage AMD Navi, die angeblich zur E3 2019 (12. bis 15. Juni) vorgestellt werden sollen und der reguläre Launch am 7. Juli erfolgen soll. Grundsätzlich wäre das nicht ganz abwegig, denn auf der E3 geht es vornehmlich um Spiele und AMD könnte sich ins rechte Licht rücken, wenn die Konkurrenz gar nichts zu zeigen hat. Zudem soll die Computex (28. Mai bis 01. Juni) für Zen 2 genutzt werden, was auch sinnvoll ist, denn in Taipeh sind die ganzen Board-Partner vor Ort.

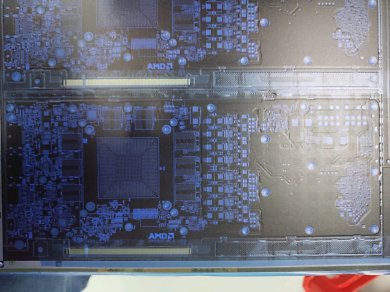

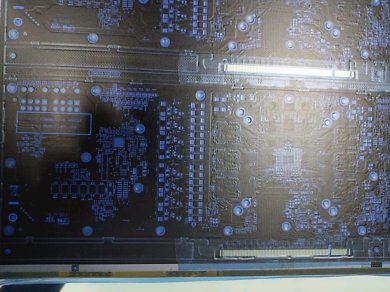

Doch noch viel spannender sind Bilder eines PCB, das angeblich von Navi stammen soll und nun aufgetaucht ist. Auf dem soll die in 7 nm gefertigte GPU platziert werden und es unterstützt BGA-Plätze für 8 DRAM-Chips. Die Plätze können GDDR6-Speicher zugeordnet werden, womit Navi gut ausgestattet wäre, angesichts der Tatsache, dass es eine Mainstream-Karte sein soll. Immer wieder keimten aber zuletzt Spekulationen auf, dass Navi trotz Mainstream-Ausrichtung überraschend zügig arbeiten und auch im unteren High-End wildern soll. Zusammen mit einem attraktiven Preis könnte das durchaus für Nvidia gefährlich sein.
Auch lesenswert: AMD Navi 10: Gerüchte um Vorstellung und Verfügbarkeit sowie überraschend hohe Performance
Doch das ist noch alles recht vage. Sollten die Bilder des PCB stimmen, wäre es die erste AMD-Karte mit GDDR6. Bislang verwendete AMD entweder GDDR5 oder HBM-Speicher. Das Arrangement auf der Karte lassen einen 256 Bit breiten Bus vermuten, an dem die mittlerweile standesgemäßen 8 GiByte angebunden sind.
Die Spannungsversorgung ist mit 8 Phasen auch nicht spärlich ausgelegt und Strom sollte ausreichend über 8-Pin-Stecker geliefert werden. Was dann letztlich verbaut wird, obliegt dem Board-Partner. Allerdings ist unklar, ob es sich um ein frühes PCB handelt oder um eine potenzielle Referenzkarte. Auf dem Markt verfügbare Karten können auf jeden Fall abweichen, da PCB-Änderungen nicht ungewöhnlich sind. Erste Details könnte es schon am 27. Mai auf der Eröffnungskeynote von Lisa Su auf der Computex geben.
